Kurz notiert: Matrix 8x8 1088AS

Matrix 1088AS (8x8) besteht aus 64 LEDs, die in 8 Reihen und 8 Spalten angeordnet sind. Betrieb mit Multiplexing. Ausführung: gemeinsame Kathode. Matrix verfügt über 16 Anschlüsse.

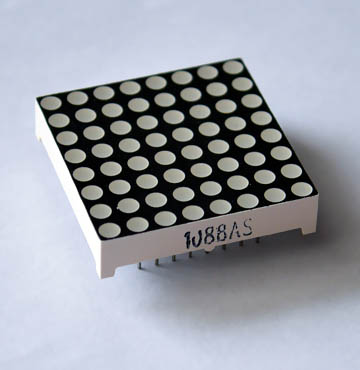

Matrix_1088AS

1088AS

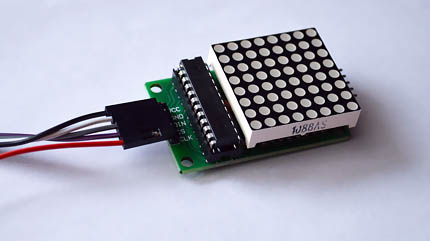

Matrix_8x8_1088AS_mit_MAX7219

Matrix 8x8 1088AS mit MAX7219

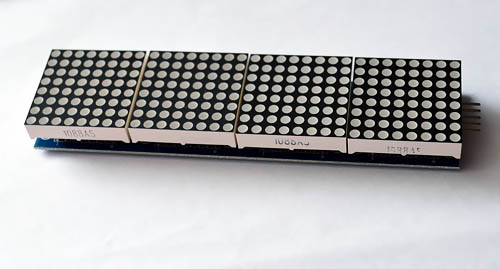

4 Module (verbunden) mit Matrix 1088AS und MAX7219

Technische Daten:

  • Farbe : Rot
  • Abmessungen TxBxH : 32 mm x 32 mm x 8 mm
  • Temperaturbereich : -35 - 80 °C
  • IF : 20 mA
  • Betriebsspannung : 5 V

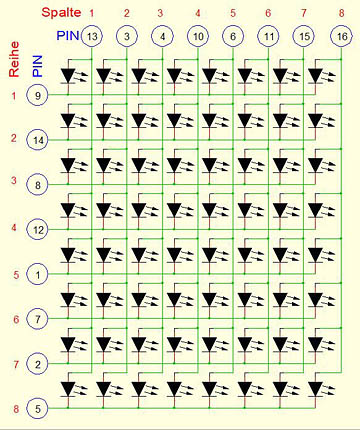

schaltplan

1088AS: Interne Verschaltung (Reihen gemeinsame Kathode, Spalten Anode)
