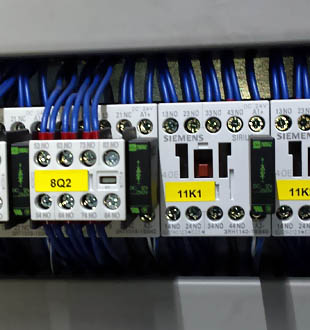

Steuerungsschuetze Siemens


Google-Suche auf MEINE-SCHALTUNG.de :





Online Rechner

Chronik

Dauerkalender


Kurz notiert: Matrix 8x8 1088BS

Matrix 8x8 1088BS besteht aus 64 LEDs, die in 8 Reihen und 8 Spalten angeordnet sind. Betrieb mit Multiplexing. Ausführung: gemeinsame Kathode. Matrix verfügt über 16 Anschlüsse.

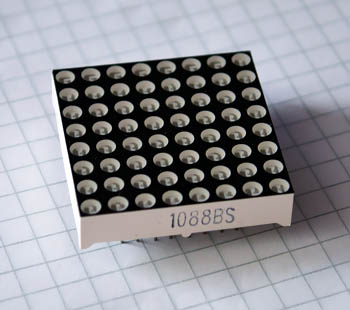

Matrix_1088BS_frontseite

1088BS Frontseite

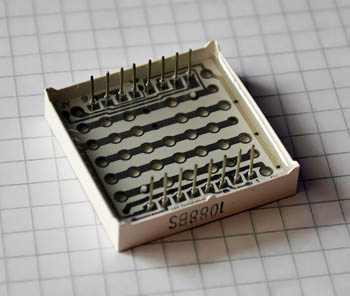

Matrix_1088BS_rückseite

1088BS Rückseite

Technische Daten:

  • Farbe : Rot
  • Abmessungen TxBxH : 32 mm x 32 mm x 8 mm
  • Temperaturbereich : -35 - 80 °C
  • IF : 20 mA
  • Betriebsspannung : 5 V

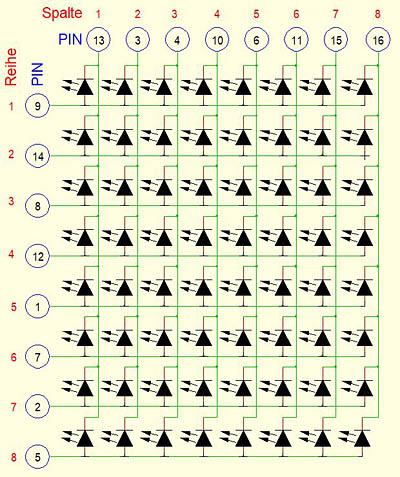

schaltplan

1088BS: Interne Verschaltung
