Kurz notiert: Arduino

Arduino ist eine Open-Source Entwickler-Plattform, die sich aus Hardware und Software zusammensetzt. Der einfache Aufbau ermöglicht jedem Anfänger einen schnellen und einfachen Einstieg. Mit mehreren Millionen Nutzern weltweit ist Arduino die Nummer 1 in der Welt der Hobby-Elektroniker. Es werden mehrere Mikrocontroller-Boards angeboten, die mit Zusatzplatinen (Shields) erweitert werden können. Damit können sowohl kleine als auch große Projekte realisiert werden. Programmierung erfolgt mit Arduino IDE, die nahezu minimalistisch gestaltet einen beinahe sofortigen Einstieg in die Programmierung ermöglicht. Der entscheidende Vorteil bei Nutzung von Arduino ist die riesige Dokumentation, die offen und kostenlos im Internet zur Verfügung steht.

Arduino Nano

Arduino Nano

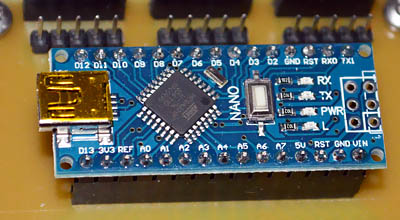

Arduino Nano (Nachbau)

Technische Daten:

  • Microcontroller: ATmega328
  • Taktfrequenz: 16 MHz
  • Betriebsspannung: 5 V
  • Eingangsspannung (empfohlen): 7-12 V
  • Eingangsspannung (Max): : 6-20 V
  • Flash Memory: 32 KB (
  • Digitale E/A Pins: 22 (darunter 6 x PWM)
  • Analoge Eingänge: 8
  • PWM Ausgänge: 6
  • Strombelastbarkeit pro E/A Pin: bis 40 mA
  • Größe: 44 x 18 mm
  • Stromverbrauch Normalbetrieb: 24,7 mA
Arduino Nano Pinbelegung

Arduino Uno

Arduino Uno (Original)

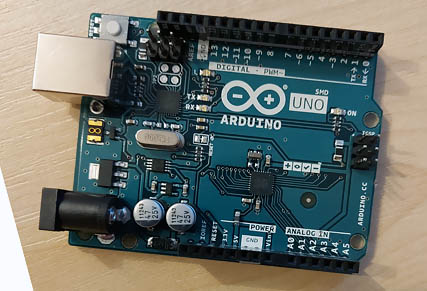

Arduino Uno Original (SMD-Version)

Arduino Uno

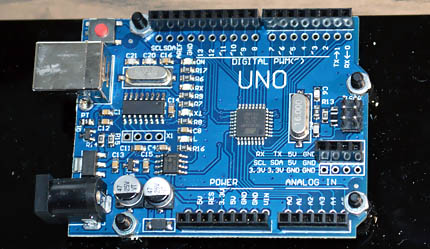

Arduino Uno (Nachbau)

Technische Daten:

  • Microcontroller: ATmega328
  • Taktfrequenz: 16 MHz
  • Betriebsspannung: 5 V
  • Eingangsspannung (empfohlen): 7-12 V
  • Eingangsspannung (Max): : 6-20 V
  • Flash Memory: 32 KB (
  • Digitale E/A Pins: 14 (darunter 6 x PWM)
  • Analoge Eingänge: 6
  • PWM Ausgänge: 6
  • Strombelastbarkeit pro E/A Pin: bis 20 mA
  • Größe: 68,6 x 53,4 mm
Arduino Uno Pinbelegung


Arduino Mega

Arduino Mega

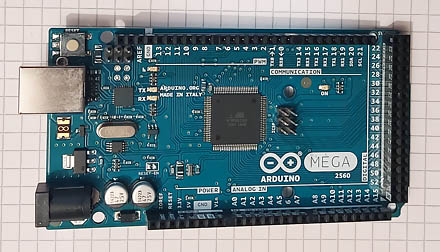

Arduino Mega (Original)

Technische Daten:

  • Microcontroller: ATmega2560
  • Taktfrequenz: 16 MHz
  • Betriebsspannung: 5 V
  • Eingangsspannung (empfohlen): 7-12 V
  • Eingangsspannung (Max): : 6-20 V
  • Flash Memory: 256 KB (
  • Digitale E/A Pins: 54 (darunter 15 x PWM)
  • Analoge Eingänge: 16
  • PWM Ausgänge: 15
  • Strombelastbarkeit pro E/A Pin: bis 20 mA
  • Größe: 101,52 x 53,3 mm
Arduino Mega Pinbelegung
