Kurz notiert: Bewegungsmelder (Modul)
für Arduino, Raspberry Pi & Co.Fertiges Modul für Arduino, Raspberry Pi & Co. Mit einem PIR-Sensor und IC-Controller BISS0001. Wird von vielen
Herstellern angeboten (z.B. HC-SR501, VMA314 von Velleman). Preis im Bereich von 2 bis 3 Euro. Mit zwei Potis für Empfindlichkeit und
Zeitverzögerung. Je nach Ausführung auch mit einem Jumper, um Betriebsmodi einstellen zu können: „Single Trigger“ und „Reapeatable Trigger“.
Drei Anschlüsse: Vcc, GND, Out.

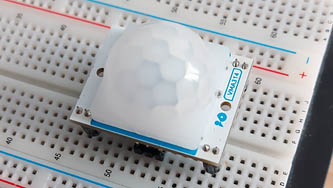

 VMA314 mit Fesnel-Linse

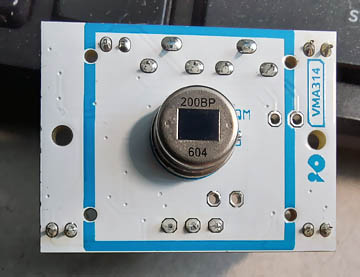

 VMA314 - PIR Sensor

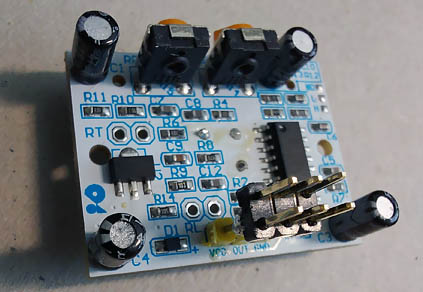

 VMA314 Rückseite

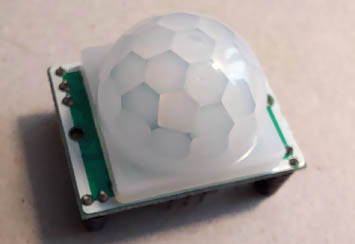

 Bewegungsmelder HC-SR501
 PIR Sensor

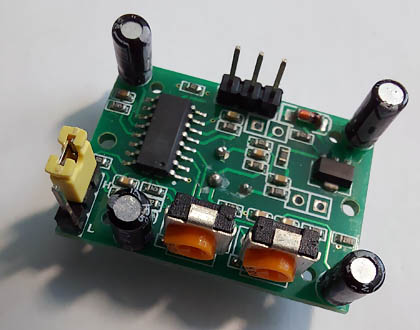

 HC-SR501 (mit zwei Potis und Jumper)

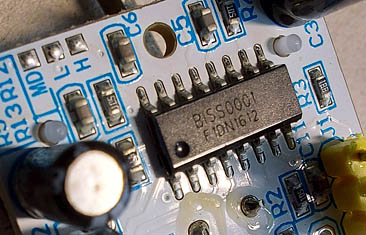

 Controller BISS0001
Technische Daten:- Versorgungsspannung : 5 - 20 VDC (kann abweichen)
- Reichweite : 7 m
- Erfassungsbereich : 120°
- Ausgangssignal OUT : 3,3 V
- Temperaturbereich : -15 - +75°C
- Zeiteinstellung : 3 - 200 s
