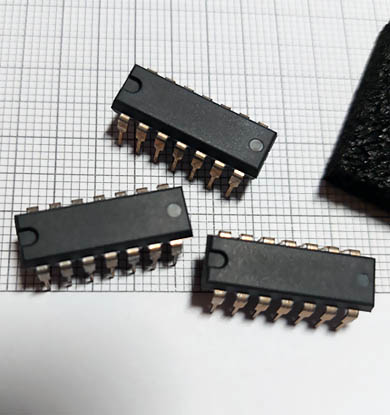

Kurz notiert: NE556Zwei NE555 - Timer in einem Gehäuse. Baustein hat 14 Anschlüsse. Viele Hersteller
und Nachbauten. Bausteine haben gemeinsame Masse und Stromversorgung, sonst arbeiten sie getrennt.
 Timer NE556
 Pinbelegung
1. DISCHARGE A, Entladen
2. THRESHOLD A, bei 2/3 der Spannungsversorgung wird der Flip-Flop gesetzt
3. CONTROL A, Steuereingang
4. RESET A, Zurücksetzen bei LOW
5. OUTPUT A, Ausgang
6. TRIGGER A
7. GND
8. TRIGGER B
9. OUTPUT B, Ausgang
10. RESET B, Zurücksetzen bei LOW
11. CONTROL B, Steuereingang
12. THRESHOLD B, wie Pin 2
13. DISCHARGE B, Entladen
14. VCC

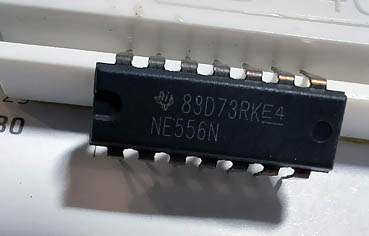

 NE556 (Frontansicht)
Technische Daten:- Versorgungsspannung min. : 4.5 V
- Versorgungsspannung max. : 16 V
- Betriebstemperatur : 0 °C bis +70 °C
- Ausgangsstrom : 150 mA.
- Frequenz : Zeitverzögerung von Mikrosekunden bis Stunden.
