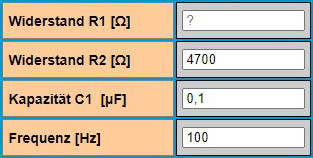

Die Eingaben erfolgen in den mit "?" markierten Feldern. Es müssen 3 Werte eingegeben werden.

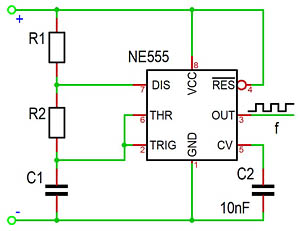

Mit der oben dargestellten Verschaltung arbeitet der Timer NE555 als Oszillator und generiert an seinem Ausgang ein periodisches Signal. Das Signal kann als
Taktquelle für diverse Zwecke angewendet werden.
Die Frequenz des Ausgangssignals ist von den Widerständen R1 und R2 sowie dem Kondensator C1 abhängig. Die Widerstände bestimmen die Lade- und Entladezeit des Kondensators.
Diese Zeiten bestimmen die Frequenz des Ausgangssignals.
Die Frequenz kann mit folgender Formel bestimmt werden:
Beispiel:

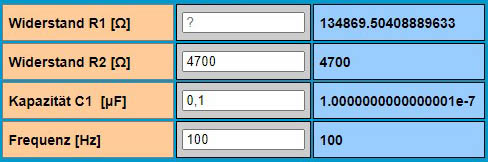

Mit einem Kondensator von 100 nF und Widerstand R2 von 4,7 kOhm soll eine Frequenz von 100 Hz erzeugt werden. Welchen Widerstandswert muss der Widerstand R1 aufweisen?
