Eine sehr interessante Eigenschaft des Timers NE555 ist, abgesehen vom Preis, der Verführbarkeit und Einfachheit seine
Vielseitigkeit. Hier eine Variante, in der der Baustein Dioden zum Blinken bringt. Die Verdrahtung ist sehr einfach, nur ein
Kondensator und zwei Widerstände bilden neben dem Timer das Fundament der Schaltung. Mit dieser Komposition kann man mit einem
Ausgang nicht nur eine sondern gleich zwei Dioden abwechselnd zum Blinken bringen. Damit kann man zwischen einem einfachen Blinker
und einem Wechselblinker wählen.

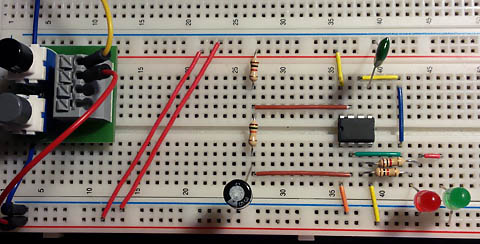

Aufgebaute Testschaltung:

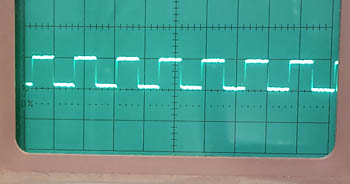

Das Signal am Ausgang des Bausteins bei gegebener Dimensionierung:

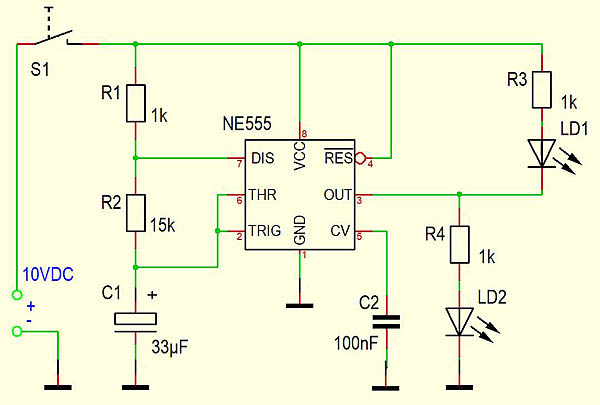

Schaltplan:
Schaltplan
Nachdem der Schalter S1 geschlossen wurde, beginnt der Kondensator C1 sich über die Widerstände R1 und R2
aufzuladen. Der Ausgang OUT (Pin 3) steht zu diesem Zeitpunkt auf HIGH. Damit geht beim Start die Leuchtdiode LD2 (Rote Leuchtdiode
in dem Kurzvideo) an. Sobald die Spannung am Kondensator auf 2/3 der Versorgungsspannung gestiegen ist, schaltet der Timer um und
setzt den Ausgang auf LOW. Die Leuchtdiode LD2 geht aus, die Leuchtdiode LD1 (Grüne Leuchtdiode in dem Kurzvideo) dagegen an.
Gleichzeitig aktiviert der Timer den Entlade-Anschluss am Pin 7 und der Kondensator beginnt sich über den Widerstand R2 zu entladen.
Wenn seine Spannung unter 1/3 der Versorgungsspannung fällt, schaltet der Timer wieder um und der Vorgang wiederholt sich. Die
Leuchtdioden blinken abwechselnd.
