Impulsschalter mit NE555


Mithilfe des Timers NE555 lässt sich ein Impulsschalter mit nur wenigen Bauteilen und wenig Verdrahtung realisieren. Neben einem Taster, mit dem der Impulsschalter umgeschaltet wird, werden der Timer NE555, drei Widerstände und ein Kondensator benötigt. Die Verschaltung ist auf dem Schaltplan aufgezeichnet. Am Ausgang des Timers kann direkt eine Leuchtdiode mit Vorwiderstand, ein Relais oder z.B. ein Transistor angeschlossen werden. In unserer Schaltung wird mit dem Impulsschalter ein Transistor geschaltet. Der Transistor schaltet dann ein Relais. An einem Schließer des Relais wird eine Leuchtdiode mit einem Vorwiderstand angeschlossen. Der Vorteil dieser Lösung ist, dass man mit dem Timer auch ganz „dicke“ Relais schalten kann. Es gilt dann lediglich, die Leistung des Transistors entsprechend anzupassen.

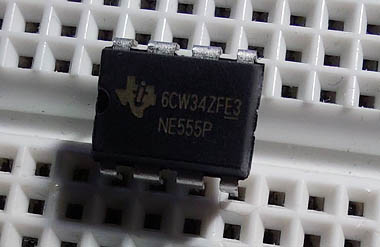

Timer NE555

Timer NE555

NE555

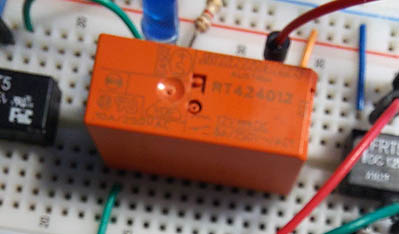

Relais mit zwei Wechslern

Relais von Schrack

Schrack RT2

Der Timer kann mit einer Spannung 4,5 V bis 16 V betrieben werden. Je nachdem für welche Spannung man sich entscheidet, muss das am Ausgang des Bausteins angeschlossenes Relais entsprechend angepasst werden. Wir testen die Schaltung mit einer Spannung von 12 VDC.

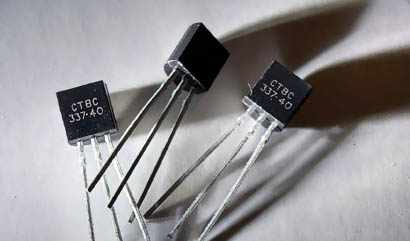

BC337

BC337

Transistor BC337

Nachdem die Spannungsversorgung zugeschaltet wurde, bleibt das Relais zunächst ausgeschaltet. Am Pin 2 des Timers herrscht eine Spannung von 6V. Dies ist den beiden Widerständen R1 und R2 zu verdanken. Sie bilden zusammen, da ihre Widerstandswerte gleich sind, einen symmetrischen Spannungsteiler. Die Spannung am Kondensator C1 beträgt in diesem Stadium 0 VDC. Sobald der Taster S1 betätigt wird, erfährt der Pin 2 ein LOW Signal. Das interne Flip-Flop des Timers schaltet um, Ausgang Pin 3 geht auf High, das Relais K1 wird eingeschaltet. Die Leuchtdiode LED1 leuchtet auf.

Solange wir den Taster gedrückt halten, beträgt die Spannung am Kondensator 6V. Nachdem der Taster losgelassen wurde, steigt jetzt die Spannung am Kondensator auf 12V. Er lädt sich auf diese Spannung über den Widerstand R3. Wenn wir den Taster wieder betätigen, erfährt der Eingang am Pin 2 jetzt ein High Signal und der interne Flip-Flop wird zurückgesetzt. Das Relais schaltet ab, die Leuchtdiode geht aus. Die Spannung am Kondensator fällt bei gedrücktem Schalter S1 auf 6V. Nach Loslassen entlädt sich der Kondensator, seine Spannung fällt auf 0V und der Vorgang kann wiederholt werden.

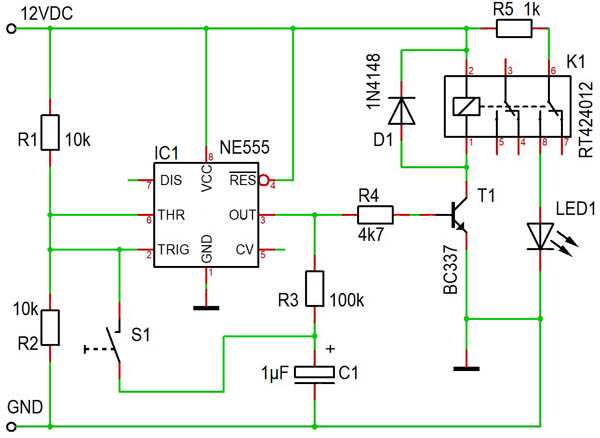

Der Schaltplan

Schaltplan

Schaltplan

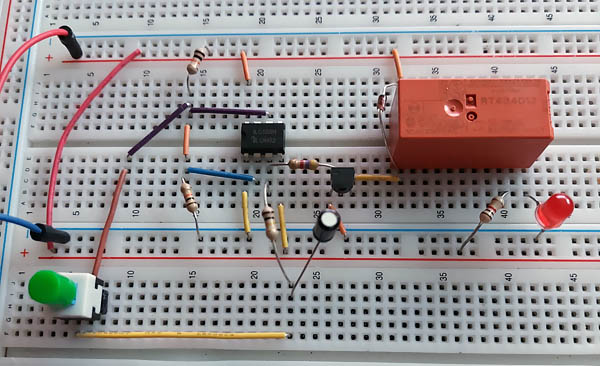

Die Testschaltung

Testschaltung

Testschaltung


Kurzvideo

Kurzvideo
