(Einschalt- und Ausschaltverzögerung mit Wechsler, Relais und NE555)
Hier ein Beispiel für Ansteuerung eines Lüfters mit dem Timer NE555. Der Lüfter wird zeitverzögert eingeschaltet
und anschließend zeitverzögert ausgeschaltet. Neben dem Timer NE555 wird ein Wechsler Kontakt von einem Ein-Aus-Schalter und ein
Relais mit mindestens zwei Schließern verwendet.
Mit zwei Potentiometern kann man separat die Zeit der Einschaltverzögerung und Ausschaltverzögerung einstellen. Das Relais
schaltet einerseits den Lüfter ein, anderseits nimmt sein weiterer Schließer Kontakt an der Steuerung teil.

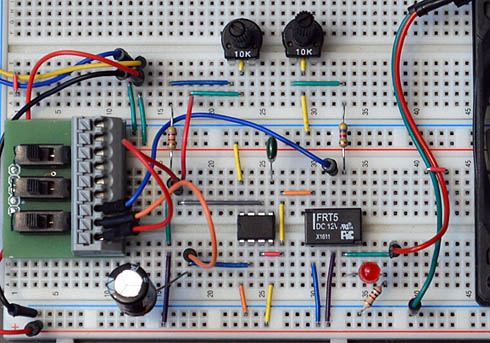

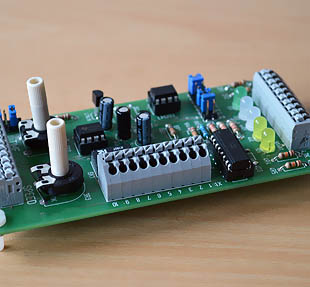

Aufgebaute Testschaltung:
Der Steuerungsablauf:
Nachdem der Schalter S1 betätigt wurde, wird die Widerstandskette R1 und R2 (Potentiometer) mit dem Kondensator C1 verbunden.
Der Kondensator beginnt sich aufzuladen und seine Spannung steigt. Die Zeit des Aufladens ist die eigentliche Einschaltverzögerung.
Diese Zeit kann mit R1 und R2 beeinflusst werden. Der Kondensator ist an Pin 2 des Timers angeschlossen. Sobald die ansteigende
Spannung am Kondensator 2/3 der Versorgungsspannung erreicht hat, schaltet der Timer NE555 durch. Sein Ausgang am Pin 3 wird auf
LOW geschaltet, der Strom von der Spule des Relais kann fließen, das Relais zieht an.

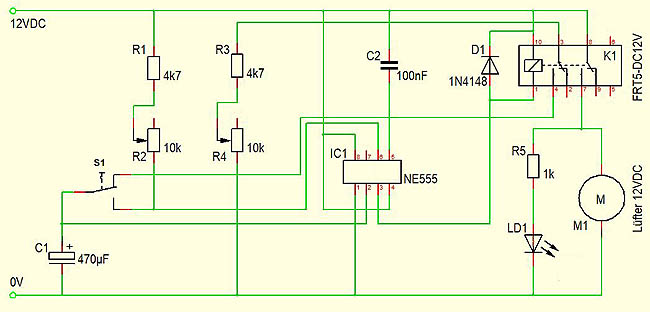

Die Schaltung:
Gleichzeitig mit dem Relais K1 geht die Leuchtdiode LD1 an. Zusätzlich wird der Hilfskontakt 3-4 des Relais
geschlossen. Vorläufig hat er jedoch keine Bedeutung. Die Schaltung verharrt in dem Zustand bis der Schalter S1 wieder abgeschaltet
wird.
Nachdem der Schalter S1 ausgeschaltet wurde, wird der Kondensator C1 von seinen Ladewiderständen R1 und R2 getrennt. Seine
Spannung bleibt erhalten und liegt unverändert am Pin 2 des Timers NE555. Da der Hilfskontakt 3-4 des Relais weiterhin geschlossen ist,
beginnt der Kondensator sich über die Widerstände R3 und R4 zu entladen. Die Phase der Ausschaltverzögerung hat damit begonnen. Die
Zeit der Ausschaltverzögerung kann mit den Widerständen R3 und R4 eingestellt werden. Fällt die Spannung am Kondensator unter 1/3 der
Versorgungsspannung, kippt das interne FlipFlop des Timers NE555 zurück. Der Ausgang am Pin 3 wird gesperrt, das Relais fällt ab.
Folglich gehen die Leuchtdiode LD1 und der Lüfter aus.
