In den meisten Fällen werden Bewegungsmelder mit einem PIR-Sensor ausgestattet. Ein PIR-Sensor reagiert auf die von Lebewesen abgestrahlte Infrarotenergie.
Sobald der PIR-Sensor eine von einem Lebewesen verursachte Temperaturänderung erkennt, wird ein Signal detektiert. Eine Alternative zu diesen Bewegungsmeldern bietet
ein Bewegungsmelder mit einem Radar. Ein solcher Bewegungsmelder erfasst jede Bewegung in seinem Überwachungsbereich, nicht nur die von Lebewesen. Der Sensor verschickt
Mikrowellen, die von Objekten reflektiert werden und zu ihm zurückkehren.

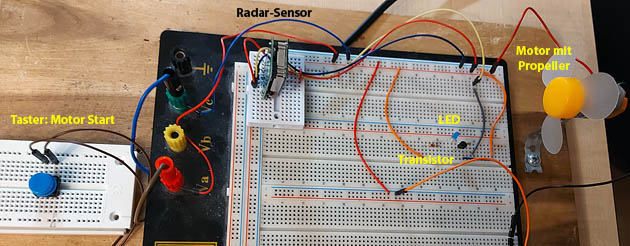

In der folgenden Schaltung testen wir einen solchen Radar-Sensor und konstruieren mit ihm einen einfachen Bewegungsmelder. Seine Aufgabe wird darin bestehen,
eine nicht von Menschen verursachte Bewegung zu erkennen und darauf entsprechend zu reagieren. Für die Bewegung sorgt ein Propeller, der an der Achse eines
Mini-Gleichstrommotors angebracht ist. Bei erkannter Bewegung soll als Reaktion eine Leuchtdiode aufleuchten.

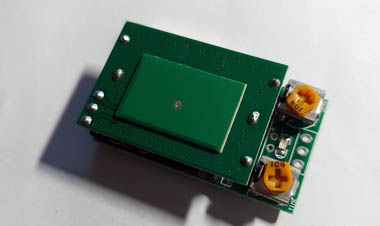

Das Radar-Modul HFS-DC06 ist ein Mikrowellenradarsensor, der für die Bewegungserkennung konzipiert ist. Andere Funktionen wie z.B. Entfernungsmessung
sind in dem Modul nicht integriert. Bei erkannter Bewegung wird ein digitales Signal ausgegeben. Das Modul verfügt über drei Anschlüsse: VCC (Versorgungsspannung),
GND (Masse) und OUT (Digitales Signal bei erkannter Bewegung). Mit zwei kleinen Potis können die Empfindlichkeit des Sensors (Reichweite) und die Zeit des Anstehens
des Ausgangssignals eingestellt werden. Damit ist die Einsetzung eines Mikrocontrollers nicht zwingend notwendig. Die Antenne ist in die Frontplatine integriert.
Außer Spannungsversorgung benötigt das Modul keine weiteren Komponenten, um einwandfrei zu funktionieren.

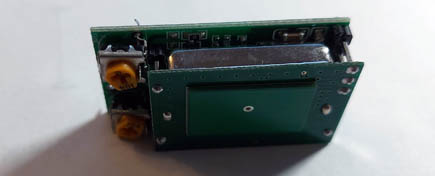

Seitenansicht
Technische Daten:
Spannungsversorgung: 5 VDC
Stromaufnahme: ca. 30 mA
Frequenz: 5,8 GHz
Erfassungsreichweite: 3-20 m (einstellbar)
Erfassungsbereich: ca. 360 °
Ausgang: 2 bis 120 Sek. (einstellbar)
Ausgangstyp: Hochpegelsignal (H)

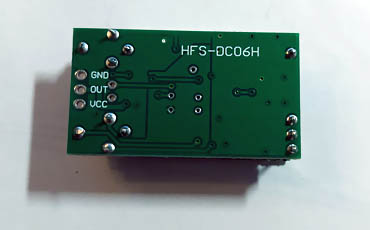

Anschlüsse

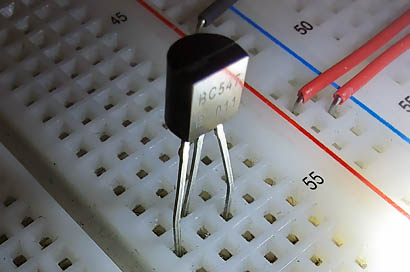

Transistor BC547
Um das Ausgangssignal nicht zu stark zu belasten, wird zwischen dem Sensor und Last ein Transistor in die Schaltung eingepflegt. Der Transistor kann bei Bedarf ein Relais

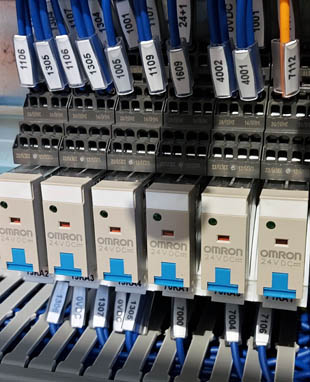

schalten. In dem Versuch schaltet der Transistor eine Leuchtdiode. Mit dem Widerstand R2 wird der Strom der Leuchtdiode begrenzt. Bei zu großem Strom geht die
Leuchtdiode kaputt.

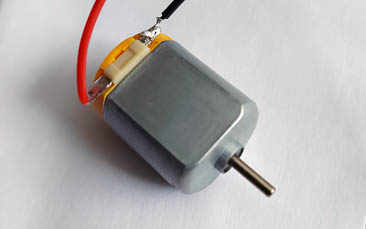

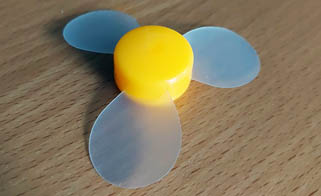

An der Achse des kleinen 5V Mini-Gleichstrommotors wird ein Propeller angebracht. In dem Versuch wollen wir untersuchen, ob der Sensor die
Bewegung des Propellers erkennen kann.
