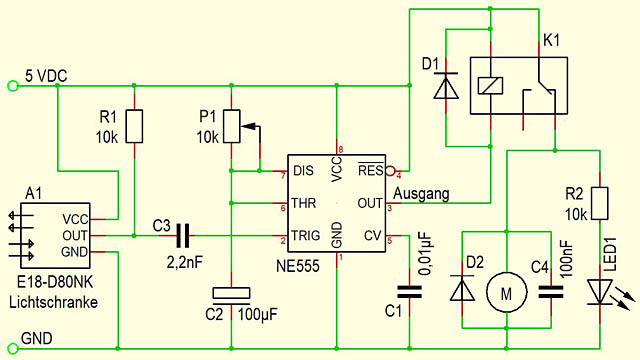

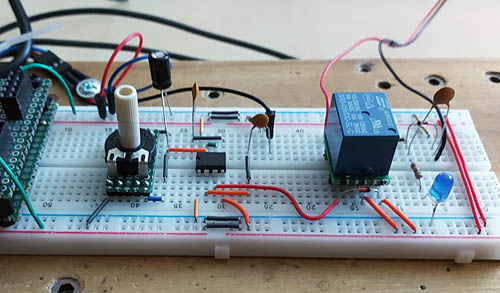

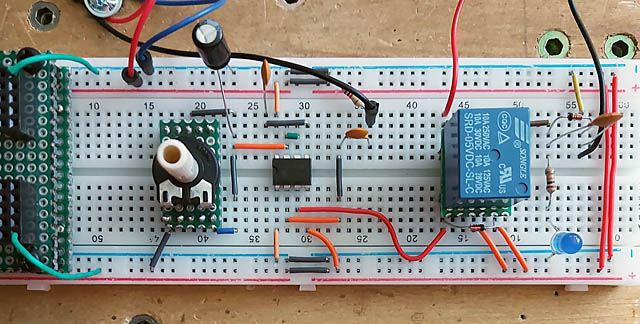

In der folgenden Schaltung wird die Hauptfunktion nicht mit Relais, sondern mit dem Timer NE555 realisiert.
Die Aufgabenstellung bleibt erhalten: Durch Betätigen der Lichtschranke soll von der Dosierungseinheit eine feste Dosis
an Desinfektionsmittel abgegeben werden.

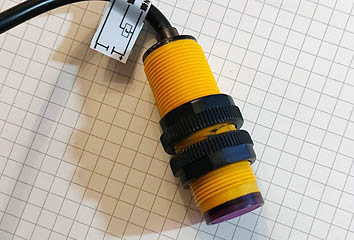

Lichtschranke
Sobald die Lichtschranke einen Gegenstand erfasst, wird der Dosierungsvorgang gestartet.

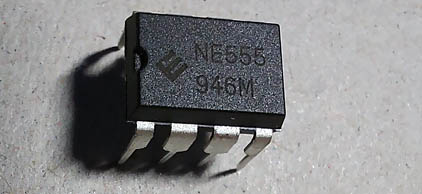

Die Spule des Relais belastet eine Stromquelle mit ca. 60 mA (gemessen). Das ist für den Baustein NE555 kein Problem.
Seinen Ausgang kann man mit bis zu 200 mA belasten.
Im Ruhezustand bleibt das Relais K1 eingeschaltet, was folglich dazu führt, dass sein Öffner-Kontakt geöffnet ist.

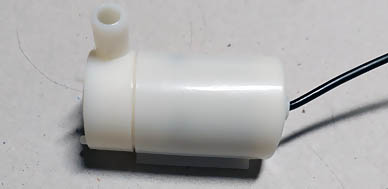

Die blaue Anzeige-LED LED1 und die Pumpe M sind damit von der Spannungsversorgung abgetrennt.
Sofern der Lichtstrahl der Lichtschranke nicht unterbrochen wird, herrscht an ihrem Ausgang das HIGH-Potenzial. Bei Erkennung
eines Gegenstandes im Erfassungsbereich schaltet der Ausgang der Lichtschranke auf LOW und zieht dank des Kondensators C3 den
Eingang des NE555 Timers kurzzeitig auf Masse. Der Ausgang des NE555 (Pin 3) geht auf HIGH und das Relais K1 fällt ab. Die blaue
LED signalisiert, dass die Pumpe jetzt unter Spannung steht und die Dosierung gestartet wurde. Sobald der Kondensator C2 auf 2/3 der
Versorgungsspannung aufgeladen wurde, kippt die Schaltung wieder und das Relais wird wieder eingeschaltet. Pumpe pumpt nicht mehr.
Die Dauer der Dosierung kann mit dem Potentiometer P1 passend eingestellt werden.
In dem Beispiel werden die Steuerschaltung und die Pumpe von der gleichen Stromquelle eingespeist. Das führt dazu, dass die
von der Pumpe stammenden Störungen die Funktionalität der Schaltung beeinträchtigen können. Als Entstörungsmaßnahmen treten in
der Beispielschaltung die Diode D2 und der Kondensator C4 auf. Ggf. müssen andere Maßnahmen getroffen werden. Eine sichere Lösung
sind bei solchen Problemen zwei unabhängige Spannungsquellen.
Mit der Diode D1 werden die vom Relais stammenden Störungen abgefangen.
