Analoge Signale zusammenführen mit AD633JN

Eine interessante Funktion stellt uns der Multiplikator AD633 zur Verfügung. Mit dem Baustein ist es möglich, z.B. zwei analoge Signale 0-10 V zusammenzuführen und sie als einzelnes 0 – 10V – Signal zur weiteren Nutzung zur Verfügung zu stellen. Ein analoges 0-10V Signal, das von diversen Signalgebern geliefert wird, entspricht dem heutigen Industriestandard. Sehr oft werden die analogen Signale via Software ausgewertet und weiterverarbeitet. In diesem Fall soll die Aufgabe eine einfache elektronische Schaltung übernehmen.

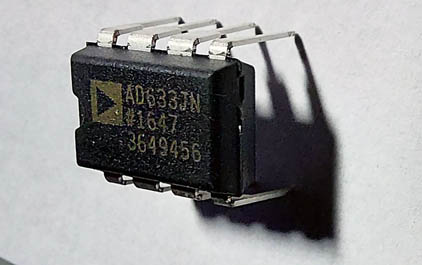

AD633JN

AD633JN

AD633JN

Der Baustein AD633 ist ein analoger Vier-Quadranten-Multiplikator mit drei Eingängen und einem Ausgang. Die differenziellen Signaleingänge X- und Y- sowie der Summiereingang Z- sind hochohmig. Mit dem Summiereingang Z- besteht z.B. die Möglichkeit, mehrere Multiplikatoren zusammenzuschalten.
Der niederohmige Ausgang liefert als Ergebnis ein 0-10V Signal. Der Ausgang kann bei Bedarf in einen Stromausgang umgewandelt werden. Für die Nutzung dieser integrierten Schaltung sind keine weiteren Komponenten erforderlich.
Der AD633 arbeitet im Bereich +/- 18V, die empfohlene Spannungsversorgung beträgt +/- 15V.

Pinbelegung

Pinbelegung

1-2: (X1-X2) – Eingang Signal X (hochohmig)
3-4: (Y1-Y2) – Eingang Signal Y (hochohmig)
5: Spannungsversorgung (-)
6: Z – Summier Eingang Z (hochohmig)
7: W – Ausgang W (niederohmig)
8: Spannungsversorgung (+)

Die Grundformel, nach der die Eingangssignale verarbeitet werden, lautet wie folgt:

AD633 Grundformel

AD633 Grundformel


Schaltplan

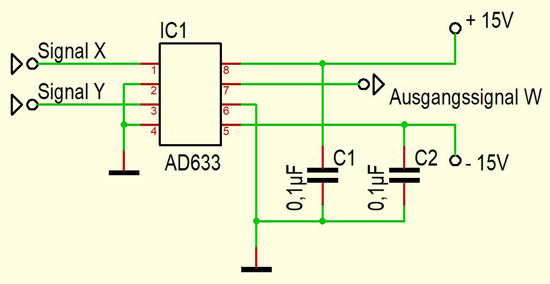

Grundschaltplan

Grundschaltplan

Die analogen Signale, die an die Anschlüsse X1-X2 und Y1-Y2 angeschlossen werden, können von beliebigen Sensoren stammen. In der Schaltung werden sie einfach mit zwei Potenziometern gebildet. Ein Spannungsteiler, der mit einem 30 kOhm – Potenziometer gebildet wird, liefert die notwendigen 10V Referenzspannung.

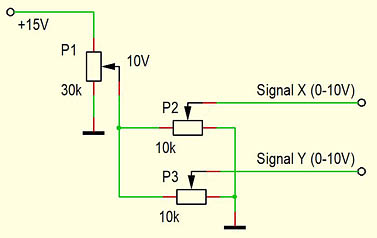

Analoge Signale

Bildung der analogen Signale.

Um die Schaltung ein wenig bunter zu gestalten und das Unsichtbare zum Vorschein zu bringen, wird sie mit drei Balkenanzeigen ergänzt. Zwei erste Anzeigen sind für die ankommenden Signale zuständig. Die dritte Balkenanzeige visualisiert die Situation an dem Ausgang. Alle drei Anzeigen sind für Spannung von 10V dimensioniert. Sie werden von dem Anzeigentreiber LM3914 angesteuert. Alle drei Segmente mit Balkenanzeigen sind identisch aufgebaut.

Verdrahtung der Balkenanzeigen

Verdrahtung der Balkenanzeigen

Beispiel mit Balkenanzeige und LM3914

Das Potenzial von -15V wird mit einem Spannungskonverter gebildet. Der Aufbau des Konverters mit dem Regler LM2596 ist unter diesem Link zu finden:

Spannungskonverter mit LM2596

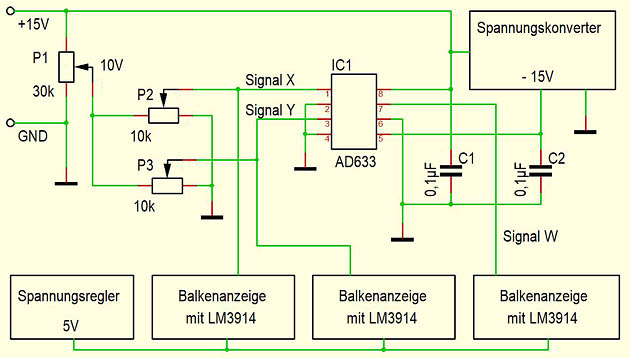

Der komplette Schaltplan

Der komplette Schaltplan

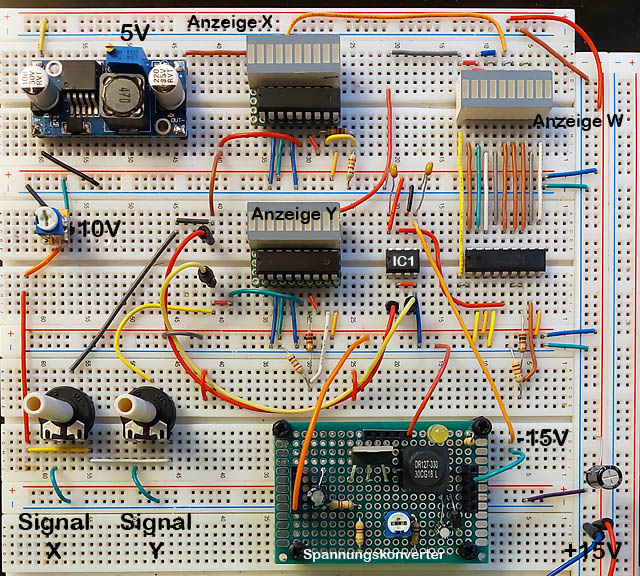

Testschaltung

Testschaltung

Testschaltung

Kurzvideo

Kurzvideo
