Spannungskonverter mit LM2596

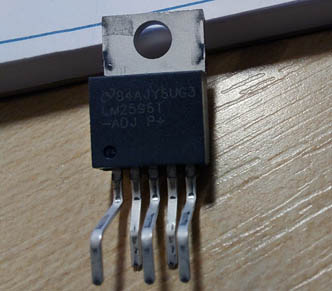

LM2596

Neben Spannungsregelung im positiven Bereich bietet der Regler LM2596 auch die Alternative, negative Spannungen zu generieren und zu regeln, an. Der Verdrahtung Aufwand ist überschaubar. Man kann hier mit nahezu gleichen Bausteinen experimentieren, die bei dem positiven Regler zum Einsatz kamen. Ein Beispiel des Spannungsreglers mit LM2596 für die positiven Spannungen ist unter folgendem Link zu finden:

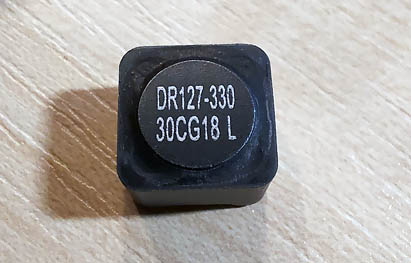

DR127-330

DR127-330

Leistungsinduktivität
Ausführung: SMD
Induktivität: 33 µH
RMS-Strom: 3,23 A
Sättigungsstrom: 6,22 A
Widerstand: 60 mΩ
Abmessungen: 12.5mm x 12.5mm x 8mm

DR127-330 (Unterseite)

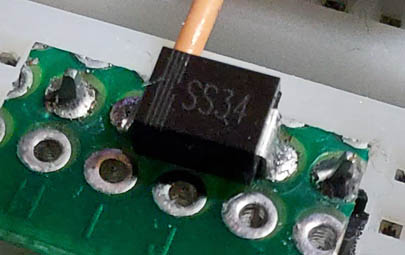

SS34

SS34

Schottkydiode
Ausführung: SMD
Spannung: 40 V
IF-Strom: 3 A

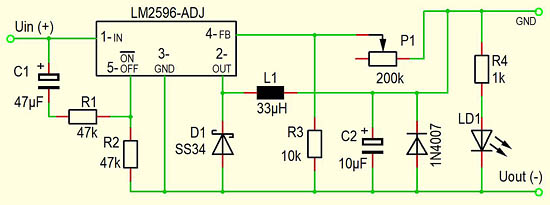

Schaltplan

Schaltplan

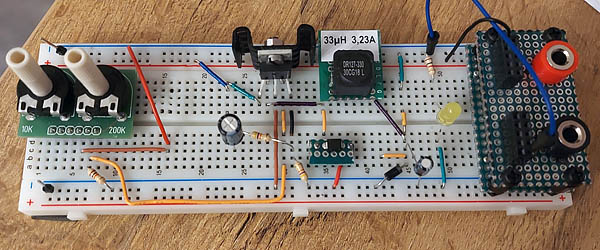

Testschaltung

Testschaltung

Die Schaltung wandelt eine positive Eingangsspannung, die am Anschluss IN (Pin 1) angeschlossen wird, in eine negative Ausgangsspannung, die am Anschluss OUT (Pin 2) abgegriffen werden kann, um. Beide Spannungen verfügen über gemeinsame Masse. Der Wert der Ausgangsspannung wird mithilfe des Spannungsteilers, der aus dem Widerstand R3 und Potenziometer P1 gebildet wird, eingestellt.
Eine interessante Eigenschaft der Schaltung ist die Tatsache, dass die eingestellte Ausgangsspannung sich verzögert einstellt. Das Verhalten am Ausgang wird mit der Leuchtdiode LD1 visualisiert.
Der maximale Ausgangsstrom der Schaltung hängt von der Eingangs- und Ausgangsspannung ab. Die maximale Spannung am Regler LM2596 darf den Wert von 40 V nicht überschreiten. Sie setzt sich aus den Absolutwerten der Eingangs- und Ausgangsspannung zusammen. Eine Eingangsspannung von 9 V und eine Ausgangsspannung von -15 V ergeben folglich eine Spannung von 24 V, die am Regler anliegt.

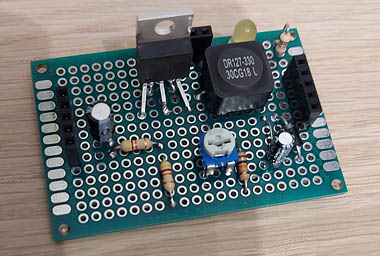

Selbstbau

So könnte eine selbstgelötete Platine „Spannungskonverter mit LM2596“ aussehen.

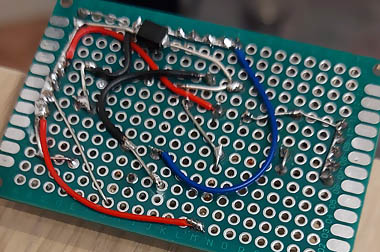

Selbstbau Rückseite

Kurzvideo

Kurzvideo
