In dem folgenden Versuch konstruieren wir ein einfaches Prüfmodul für Leuchtdioden. Mit dem Tester können
unterschiedliche LEDs schnell und einfach auf Funktionalität, Helligkeit, Farbe und Polarität geprüft werden. In der Ausführung
werden den Leuchtdioden folgende im Voraus festgelegte Ströme aufgezwungen: 1 mA. 5 mA, 10 mA und 20 mA. Man kann die Schaltung
natürlich beliebig erweitern, um die LEDs mit weiteren Strömen überprüfen zu können.

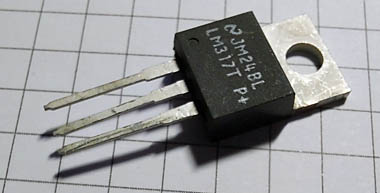

Das wichtigste Element der Schaltung ist der Spannungsregler LM317, der hier als Stromregler verschaltet wird.
Um die Einstellung eines gewünschten Stromes zu erreichen, wird lediglich ein Widerstand benötigt. Der Baustein LM317 verfügt
über drei Anschlüsse, die mit IN, OUT und ADJ bezeichnet werden. Der Widerstand wird an den Anschluss OUT angeschlossen. Der Wert
des Widerstandes wird mit folgender Formel berechnet:
I = 1,25 / R
nach der Umstellung lautet die Formel wie folgt:
R = 1,25 / I
Zur Berechnung des Widerstandes kann der E-Rechner verwendet werden:
Es stehen nicht immer für bestimmte Widerstandswerte entsprechende Widerstände zur Verfügung. In solchen Fällen können
zwei oder mehrere Widerstände, die dann den gewünschten Widerstandswert ergeben, parallel verschaltet werden. In der Test-Schaltung

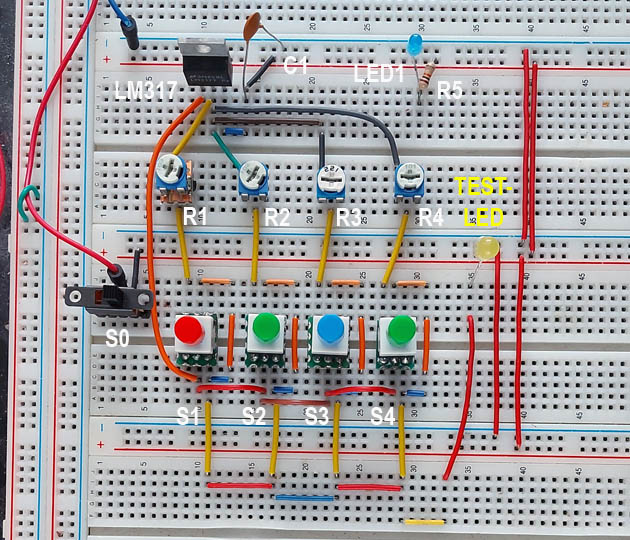

verwenden wir pro eine Stromeinstellung statt Widerstandes einfach Potentiometer, mit dem der gewünschte Widerstandswert stufenlos
eingestellt werden kann.
Bei der Wahl der Widerstände oder Potenziometer ist ihre Verlustleistung zu beachten.
In dem Beispiel beträgt die Versorgungsspannung 9 VDC. Es kann hier auch andere Spannung gewählt werden. Sie darf die
Grenze von 40 VDC nicht überschreiten (Datenblatt LM317 beachten).

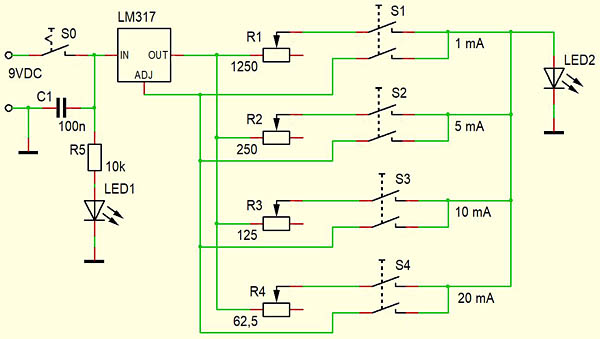

Mit dem Schalter S0 wird der LED-Tester eingeschaltet. Als Bestätigung des Vorgangs geht die blaue Leuchtdiode
LED1 an. An den Ausgang des Reglers LM317 sind die Widerstände R1 bis R4 angeschlossen. Sie stellen die Einstellparameter des
Bausteins dar. Jeder Widerstand steht für einen bestimmten Wert des Stromes, der bei Aktivierung an die geprüfte LED geliefert
wird. Der Test beginnt, sobald einer der Taster S1 bis S4 betätigt wird. Je höher der Strom, umso heller leuchtet die geprüfte
Leuchtdiode.
