Zählen und anzeigen mit CD4026BE

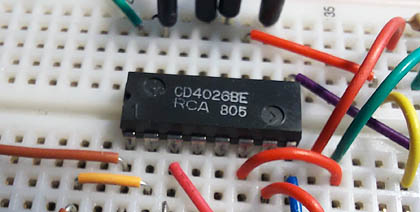

Zähler CD4026BE auf Steckbrett


Die folgende Schaltung besteht aus dem Zähler CD4026BE und einer 7-Segmentanzeige. Der Zähler CD4026BE verfügt unter anderen über sieben Ausgänge, die dazu dienen, den aktuellen Zählerstand auszugeben. Mit diesen Ausgängen kann man, da die Ausgabe codiert erfolgt, direkt eine 7-Segmentanzeige ansteuern. Da eine 7-Segmentanzeige nur 10 Ziffern 0 bis 9 anzeigen kann, wird der Zähler bei einem Zählerstand gleich 10 genullt. Anschließend wird erneut aufwärts gezählt.
Der Zähler eignet sich sehr gut für den Aufbau einer Kaskadenschaltung. Dies wird dank des Carry-Bits, der am Pin 5 ausgegeben wird, ermöglicht. An dem Ausgang wird beim Übergang von 9 auf 0 ein kurzer Impuls ausgegeben. Der Pin wird dann bei einer Kaskade mit dem Impuls-Eingang des folgenden Zählers verbunden. Der zweite Zähler ist dann für die Zehner-Reihe verantwortlich, der dritte für die Hunderter-Reihe usw. Mit einer Kaskadenschaltung kann man auf dem Weg ganz große Zahlen darstellen.

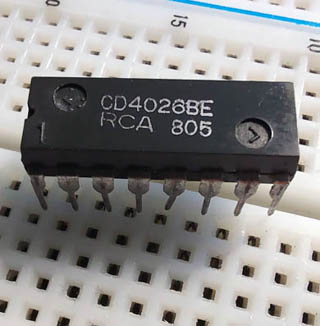

CD4026BE Ansicht von oben

CD4026BE


Der Zähler CD4026BE kann in einem Spannungsbereich von 3 V bis 18 V betrieben werden. Je nach Parametrierung kann er bei der steigenden als auch bei fallender Flanke hochzählen. Der Zähler hat insgesamt 16 Pins.

CD4026BE Pinbelegung

Pinbelegung:

1 – Clock
2 – Clock Inhibit
3 – Display Enable In
4 – Display Enable Out
5 – Carry Out
6 – f
7 – g
8 – VSS
9 – d
10 – a
11 – e
12 – b
13 – c
14 – Ungated „C“ Segment
15 – Reset
16 – VDD

Bei der 7-Segmentanzeige 5101AH handelt sich um eine Anzeige mit gemeinsamer Kathode. Die Masse wird an die Pins 3 und 8 angeschlossen. Jedes Segment der Anzeige wird mit einem Vorwiderstand abgesichert. Auf dem Plan sind das die Widerstände R7 bis R13. Die Anzeige verfügt zusätzlich über ein weiteres Element, den Punkt. In der Schaltung wird das Element nicht berücksichtigt. Die Anordnung der Elemente sieht wie folgt aus:

Segmente einer 7-Segmentanzeige

Segmente einer 7-Segmentanzeige

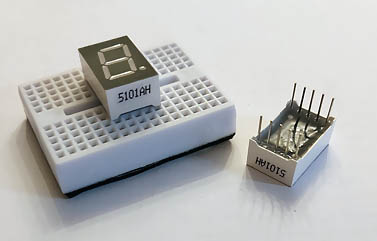

7-Segmentanzeige 5101AH

7-Segmentanzeige 5101AH

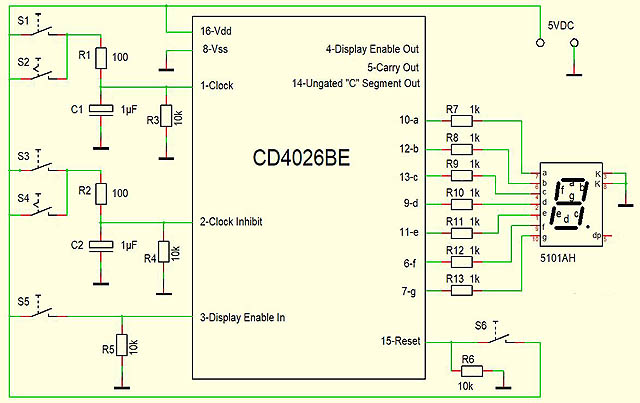

Der Schaltplan

Schaltplan

Schaltplan

In der Schaltung kommen drei Taster und drei Schalter zum Einsatz. Die Taster S1 und S3 werden als Impulsgeber verwendet. Mit Schalter S2 und S3 erfolgt die Parametrierung. Je nach Stellung der Schalter zählt der Zähler bei steigender bzw. fallender Flanke. Mit dem Schalter S5 kann die Anzeige ein- bzw. ausgeschaltet werden. Mit dem Taster S6 kann ein Reset durchgeführt werden. Die Taster S1 und S3, die in der Schaltung als Impulsgeber fungieren, werden mit den Kondensatoren C1 und C2 entprellt. Der aktuelle Stand des Zählers wird direkt auf der 7-Segmentanzeige angezeigt.

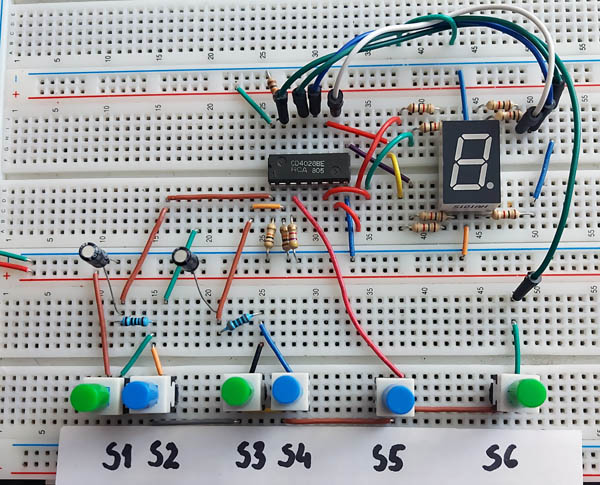

Testschaltung

Testschaltung

Kurzvideo

Kurzvideo
