Spannungs- und Stromregelung mit L200C

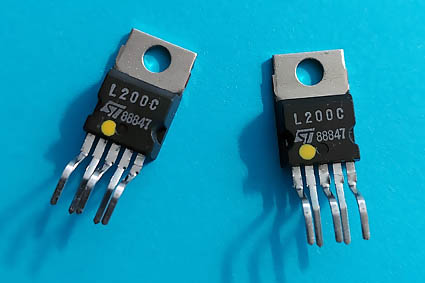

Der mit fünf Pins ausgestatteter Spannungsregler L200C erlaubt so die Ausgangsspannung als auch Ausgangsstrom zu programmieren. Wenn sich man die typische Beschaltung anschaut, wird schnell sichtbar, dass nur wenige Bauteile und Schritte notwendig sind, um eine fertige Schaltung mit dem L200C zusammenzustellen.

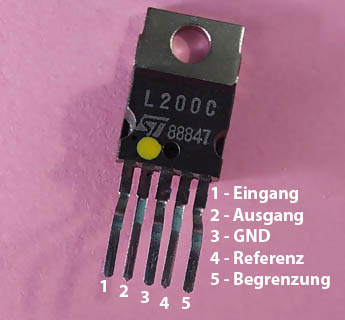

Pinbelegung L200C

Technische Daten:

Maximale Eingangsspannung: 40 V
Spitzeneingangsspannung (10 ms): 60 V
Maximale Differenz zwischen Eingangs- und Ausgangsspannung: 32 V
Ausgangsspannung: 3 . . . 37 V
Ausgangsstrom: 0 . . . 2 A
Schutz gegen kurzzeitige Eingangsspannungsspitzen: ja
Kurzschlusssicher: ja
Thermoschutz: ja (Abschaltung bei 150°C)

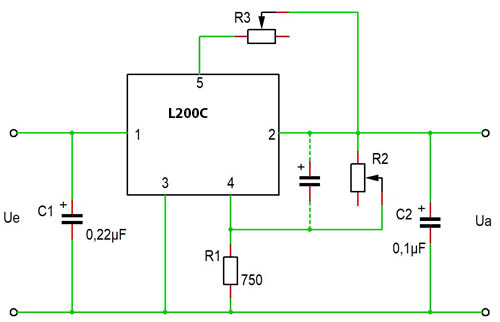

Typische Beschaltung des Reglers

Die Ausgangsspannung wird mithilfe des Widerstandes R2 eingestellt. Widerstand R1 soll nicht größer als 1 kOhm betragen. Am Pin 4 herrscht die Referenzspannung, die zwischen 2,65 bis 2,85 V liegen kann. Der typische Wert beträgt 2,75 V.
Die Formel zur Bestimmung der Ausgangsspannung und Ausgangsstromes lauten:

Wenn die Strombegrenzung nicht notwendig ist, wird der Widerstand R3 nicht benötigt. Die Pins 2 und 5 werden dann miteinander verbunden. Bei Beschaltung als Stromregler entfallen die Widerstände R1 und R2. Der Pin 4 wird in dem Fall mit Masse verbunden.
Die Kondensatoren C1 und C2 unterdrücken die Störungen, die am Eingang und Ausgang auftreten können. Bei besonders großen Störungen kann zwischen Pin 2 und 4 zusätzlich weiterer Kondensator angeschlossen werden.

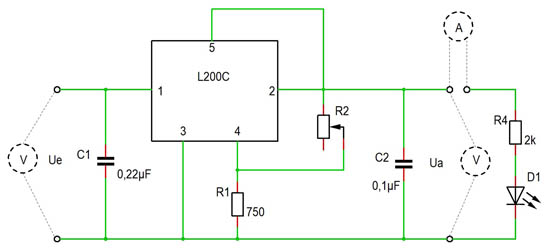

Schaltplan L200C als Spannungsregler

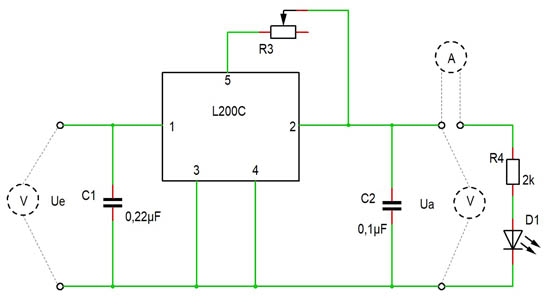

Schaltplan L200C als Stromregler

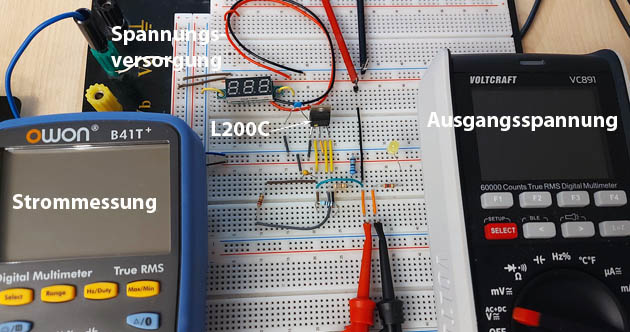

Testschaltung
