| Memory Game mit ArduinoMemory-Spiele sind allgemein bekannt und in vielen Ausführungen erhältlich. Zu den bekanntesten gehört wohl das von der Firma Ravensburger vertriebene
Kärtchen-Spiel, indem man sich verdeckte Bilder merken muss.

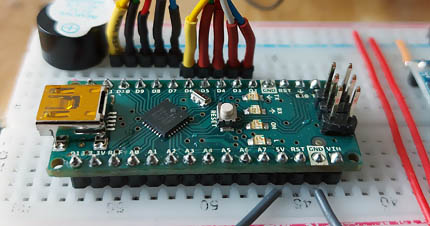

Arduino Nano Der Mikrocontroller stellt uns gerade ausreichende Anzahl von digitalen Ein- und Ausgängen zur Verfügung, um die hier gestellte Aufgabe zu bewältigen.
Es werden fünf Taster mit fünf Leuchten direkt an seine Pins angeschlossen. Dazu werden zehn Anschlüsse benötigt. Den elften Pin (Nr. 12) beansprucht für sich ein
kleiner Summer, der für ein wenig Akustik sorgt. Ein unverdrahteter analoger Eingang liefert beim Einschalten einen undefinierten Wert, der als Startwert für den
Zufallsgenerator des Mikrocontrollers dient. Für das Programm, das lediglich 12% des Programmspeichers beansprucht, stehen über 30000 Bytes zur Verfügung. Ebenso

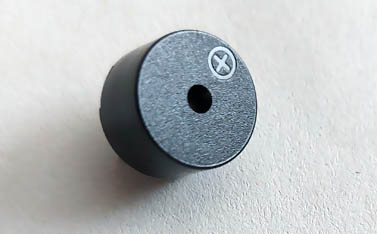

beanspruchen die globalen Variablen lediglich 12% des dynamischen Speichers. Summer Bei dem Krachmacher handelt es sich um einen aktiven Summer. Es ist ein Lautsprecher, der mit eigener Elektronik ausgestattet ist. Um einen Piepton zu erzeugen,

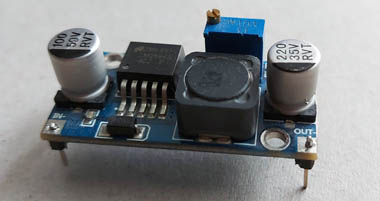

reicht es, den Summer mit Spannung zu versorgen. Der Summer arbeitet mit 5 VDC. Spannungsregler

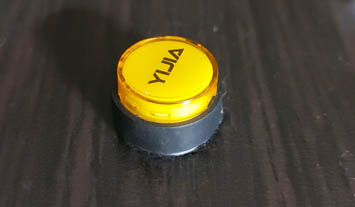

Taster mit Leuchten

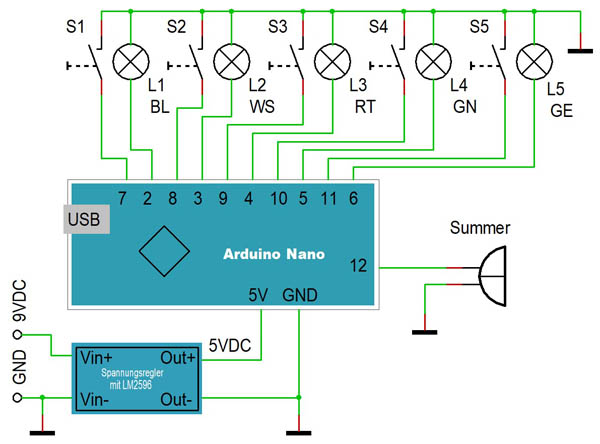

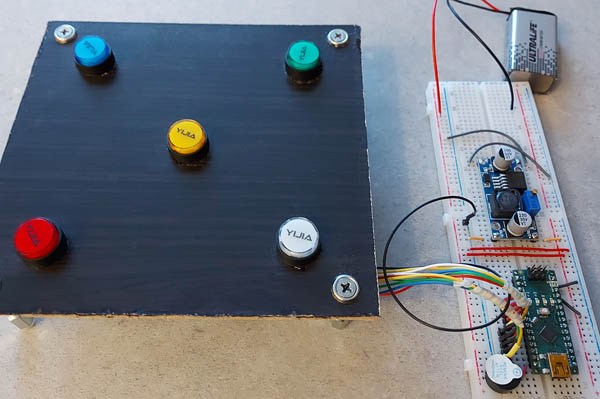

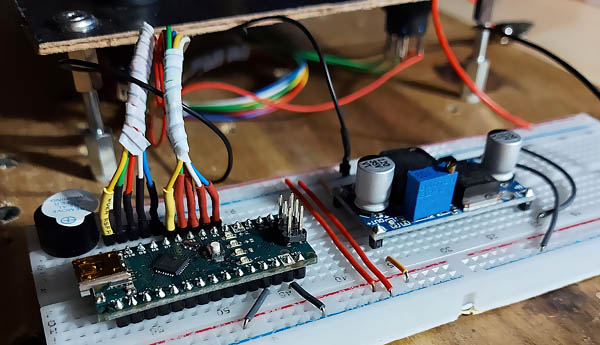

Schaltplan Testschaltung  Programm (Sketch)// *******************************************************************************************// Memory Game mit Arduino Nano // Arduino IDE 2.3.3 // ******************************************************************************************* int Summer = 12; int Taster [] = { 11, 10, 9, 8, 7 }; // Anschluß-Pins für Taster int Leuchte [] = { 6, 5, 4, 3, 2 }; // Anschluß-Pins für Leuchten // Position 0: Gelb // Position 1: Grün // Position 2: Rot // Position 3: Weiß // Position 4: Blau int Spiel_Level = 1; // 4 Spiellevel möglich int Level_Tiefe [] = { 3, 4, 5, 6 }; // Anzahl der Frage-Lichter pro level int Level_Zeit [] = { 1000, 700, 500, 300 }; // Tempo der Anzeige in ms int Fragen_Reihe [6]; // Aufgabe unsigned long MillisAktuell; // Variablen für Zeitmessung unsigned long MillisAlt; // ******************************************************************************************* void setup() { for (int i=0; i<5; i++) { // Pins Deklaration pinMode(Taster [i], INPUT_PULLUP); pinMode(Leuchte [i], OUTPUT); } pinMode(Summer, OUTPUT); // Aktiver Summer randomSeed(analogRead(0)); // Stratwert für Zufallsgenerator } // ******************************************************************************************* void loop () { // Hauptprogramm // Pause zwischen zwei Aufgaben ---------------------------------------------------------- Leuchten_blinken (); // Spielpause Leuchten_AUS (); // Alle Leuchten AUS MillisAlt = millis(); // --------------------------------------------------------------------------------------- // Bestimmung des Spiellevels, 4 Spiellevels stehen zur Verfügung (1 -:- 4) LEVEL_BESTIMMUNG: if (digitalRead(Taster [0]) == LOW) { // Einstellung mit gelbem Taster Spiel_Level++; // Spiellevel erhöhen MillisAlt = millis(); if (Spiel_Level > 4) { // Spiellevel zu hoch Spiel_Level = 1; Leuchten_AUS (); // Leuchten aus } delay (200); // Prellen abwarten } for (int i=0; i<Spiel_Level; i++) { // Level aktuell anzeigen digitalWrite (Leuchte [i+1], HIGH); } MillisAktuell = millis(); // Kein Tasterdruck in 3s = Abbruch if (MillisAktuell - MillisAlt < 3000) { goto LEVEL_BESTIMMUNG; // sonst weitere Eingaben } Leuchten_AUS (); // Leuchetn aus delay (2000); digitalWrite (Summer, HIGH); // Summer Ein delay (200); digitalWrite (Summer, LOW); // Summer Aus delay (1000); // --------------------------------------------------------------------------------------- // Die Aufgabe für den Spieler wird via Zufall zusammengestellt -------------------------- for (int i = 0; i < Level_Tiefe [Spiel_Level-1]; i++) { ZUFALL: int Zufallszahl = random (5); // Zufallsszahl 0-:-4 if (i > 0 && Zufallszahl == Fragen_Reihe [i-1]) { goto ZUFALL; } Fragen_Reihe [i] = Zufallszahl; } // --------------------------------------------------------------------------------------- // Zusammengestellte Aufgabe anzeigen ---------------------------------------------------- for (int i = 0; i < Level_Tiefe [Spiel_Level-1]; i++) { digitalWrite (Leuchte [Fragen_Reihe [i]], HIGH); delay (Level_Zeit [Spiel_Level-1]); Leuchten_AUS (); } // --------------------------------------------------------------------------------------- // Auf Spielerantwort warten ------------------------------------------------------------- int Versuch_Nr = 0; MillisAlt = millis(); AUF_ANTWORT_WARTEN: if (digitalRead(Taster [Fragen_Reihe [Versuch_Nr]]) == LOW) { Versuch_Nr++; MillisAlt = millis(); delay (200); // Wartezeit } MillisAktuell = millis(); // 3 Sek. für Eingabe if (MillisAktuell - MillisAlt > 3000) { goto SPIEL_ENDE; // Sonst Abbruch } if (Versuch_Nr < Level_Tiefe[Spiel_Level-1]) { goto AUF_ANTWORT_WARTEN; } // --------------------------------------------------------------------------------------- // Ergebnisse ---------------------------------------------------------------------------- SPIEL_ENDE: int Blink_Farbe = 2; // Aufgabe nicht gelöst (ROT) if (Versuch_Nr == Level_Tiefe[Spiel_Level-1]) { // Richtige Antwort Blink_Farbe = 1; // Farbe Grün } for (int i=1; i<50; i++) { // Grüne Leuchte blinkt digitalWrite (Leuchte [Blink_Farbe], HIGH); digitalWrite (Summer, HIGH); delay(50); digitalWrite (Leuchte [Blink_Farbe], LOW); if (Blink_Farbe == 1) { digitalWrite (Summer, LOW); }; delay(50); } digitalWrite (Summer, LOW); delay(3000); } // ******************************************************************************************* void Leuchten_blinken () { // Lichteffekte für Pausezeit for (int i=0; i<200; i++) { int Zufall_Leuchte = random (5); bool OUT_Zustand = digitalRead(Leuchte [Zufall_Leuchte]); digitalWrite (Leuchte [Zufall_Leuchte], not OUT_Zustand); delay (30); } } // ******************************************************************************************* void Leuchten_AUS () { // Alle Leuchten AUS for (int i=0; i<5; i++) { digitalWrite (Leuchte [i], LOW); } } // ******************************************************************************************* Das Programm besteht grundsätzlich aus fünf Teilen, die nacheinander abgearbeitet werden.
