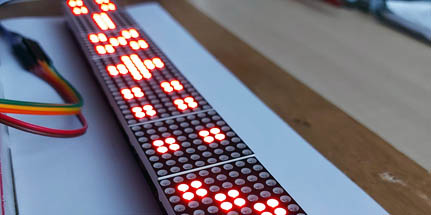

| Musterspiel mit LED-Matrix Ein Mikrocontroller, in dem Fall Arduino Nano, generiert in dem Spiel pro Versuch eine Reihe aus acht Mustern, die einzeln auf je einer 8x8-LED-Matrix angezeigt
werden. Der Spieler hat ca. fünf Sekunden Zeit, um sich eine solche Musterreihe anzuschauen. Grundsätzlich sind alle Muster verschieden. In bestimmten Versuchen, die im
Programm per Zufall dazu bestimmt werden, werden jedoch zwei identische Muster angezeigt. Die Aufgabe des Spielers ist es, die gleiche Muster, falls sie vorkommen, zu
erkennen und dies mit der Betätigung eines Tasters zu bestätigen. Die Gesamtanzahl der Versuche pro Spiel ist unbekannt. Auch dies wird per Zufall entschieden. Insgesamt
werden pro Spiel jedoch immer nur acht Aufgaben mit doppelt vorkommenden Mustern gestellt. D.h. maximal acht Mal pro Spiel tauchen in den Musterreihen zwei identische
Muster auf. Für jeden erfolgreichen Versuch, in dem der Spieler die gleichen Muster erkennt, wird seine Punktezahl erhöht. Pro Spiel kann der Spieler demnach maximal acht
Punkte ansammeln. Nach dem letzten achten Versuch mit zwei gleichen Mustern wird das Spiel beendet. Die Punktezahl wird in Form von Kreuzen, die aus acht LEDs gebildet

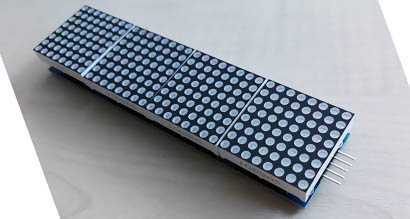

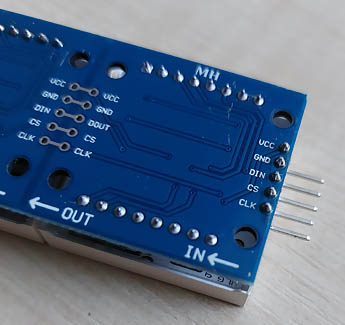

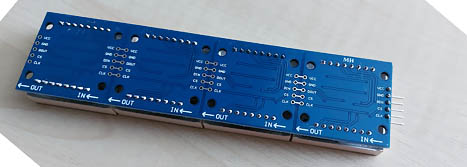

werden, eingeblendet. Für jeden Punkt ein Kreuz auf einer 8x8-Matrix. LED-Matrix 4fach-Modul Frontansicht  4fach-Modul Rückansicht  LED-Matrix-Modul Anschlüsse (IN Seite) Das gesamte Anzeige-Feld besteht aus acht 8x8-Matrixmodulen, die in Reihe verschaltet sind. Jedes Modul besteht aus einer rechteckigen Platine, auf der der
MAX7219 – Treiber eingelötet ist. Der Treiber stellt die Schnittstelle zwischen dem Mikrocontroller und der LED-Matrix dar. Er ist für die Ansteuerung der einzelnen LEDs

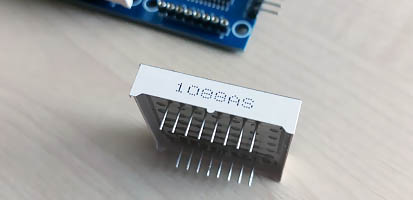

verantwortlich. In zwei Steckleisten, die auf der Platine montiert sind, wird das LED-Modul 1088AS, das aus 64 roten Leuchtdioden besteht, gesteckt. Die LEDs sind jeweils
in acht Reihen und acht Spalten angeordnet. Zwei Schnittstellen für IN- und OUT-Signale ermöglichen die Reihenschaltung der Module. Dank der SPI-Schnittstelle, über die
der Treiber MAX7219 verfügt und über die er mit dem Mikrocontroller kommuniziert, werden zur Ansteuerung eines Moduls nur drei Leitungen gebraucht.

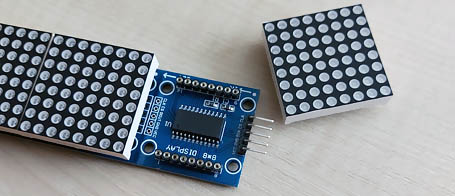

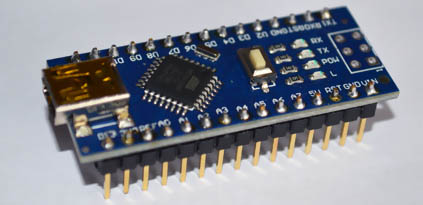

 MAXIM-Treiber  LED-Matrix Mikrocontroller Die Aufgabe, das Spiel zu verwalten, erledigt für uns der Mikrocontroller Arduino Nano. Das ist möglich, da dank der SPI-Schnittstelle zu den Matrix-Modulen nur drei
Leitungen benötigt werden. Bei deutlich mehr Anschlüssen müsste man unter Umständen auf andere Alternativen ausweichen. Neben den drei SPI-Anschlüssen wird noch ein digitaler
und analoger Eingang in der Schaltung in Anspruch genommen. Damit stehen noch weitere freie I/Os für eventuelle Erweiterungen des Spiels

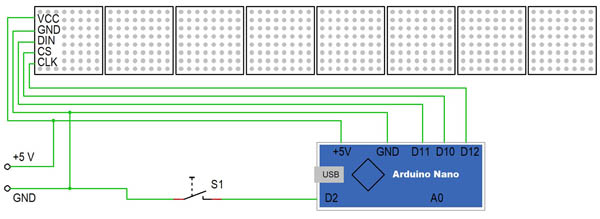

zur Verfügung. Schaltplan Programm (Sketch)// **************************************************************************************// MUSTERSPIEL mit LED-Matrix // Arduino Nano // Arduino IDE 2.3.2 // ************************************************************************************** #include "LedControl.h" // Matrix Bibliothek einbinden LedControl lc=LedControl(11,12,10,8); // ------------------------------------------------- // LedControl (DIN, CLK, CS, Anzahl) / Anschlüsse // lc.shutdown (Adresse, Status) / Modus // lc.setIntensity (Adresse, Wert) / Helligkeit // lc.clearDisplay (Adresse) / Löschen // lc.setRow (Adresse, Reihe, Byte) / Led-Reihe // lc.setColumn (Adresse, Reihe, Byte) / Led-Spalte // lc.setLed(Segment,Reihe,Spalte,Wert) / LED e/a // ------------------------------------------------- int Segment; // Segment aktuell int Segment_Figur [8]; // Nr. des Segmentmusters int Muster; // Muster aktuell int Muster_gesperrt [12]; // Muster markieren int Segment_gesperrt [12]; // Segmente markieren int Zaehler; // Zählvariable bei Anzeige int Aufgabe; // "Aufgabe"=0: Aufgabe stellen int Aufgaben_gestellt; // Anzahl gestellten Aufgaben int Aufgaben_geloest; // Anzahl gelösten Ausgaben int Taster = 2; // Externer Taster bool Spielstart; // Spiel läuft bool Aufgabe_Aktuell; // Aufgabe wurde gestellt // ************************************************************************************** void setup() { for (Segment=0; Segment<8; Segment++) { // Anzeigen vobereiten lc.shutdown(Segment,false); lc.setIntensity(Segment,8); } pinMode(Taster, INPUT_PULLUP); // Taster als PullUp randomSeed(analogRead(A0)); // Zufallsgenerator Startwert } // ************************************************************************************** void loop() { while (not Spielstart) { // Warten auf Start if (digitalRead(Taster) == LOW) { Spielstart = true; } } for (int i=0; i<8; i++) { lc.clearDisplay (i); // Alle Segmente löschen Segment_Figur [i] = -1; // Segment_Figur [] vorbelegen Segment_gesperrt [i] = -1; // Segment_gesperrt [] vorbelegen } for (int i=1; i<12; i++) { // Alle Muster stehen zur Verfügung Muster_gesperrt [i] = -1; // Alle Muster freigeben } // Alle Felder mit Muster belegen for (Segment=0; Segment<8; Segment++) { NEUES_MUSTER: Muster = random(12); // Muster per Zufall auswählen if (Muster_gesperrt [Muster] > -1) { // Bereits verwendet goto NEUES_MUSTER; // Noch ein Versuch } Muster_gesperrt [Muster] = 1; // Muster sperren Segment_Figur [Segment] = Muster; // Muster zuordnen } Aufgabe = random (3); // Soll Aufgabe gestellt werden? if (Aufgabe == 0) { // JA bei 0 Segment = random (8); int Muster_Halten = Segment_Figur [Segment]; Segment = random (8); Segment_Figur [Segment] = Muster_Halten; Aufgaben_gestellt++; Aufgabe_Aktuell = true; } Zaehler = 0; ANZEIGEN: // Felder per Zufall anzeigen Segment = random(8); // Feld wählen if (Segment_gesperrt [Segment] > -1) { // Bereits vorbelegt goto ANZEIGEN; } Segment_gesperrt [Segment] = 1; // Feld sperren Muster = Segment_Figur [Segment]; // Muster Variable aktualisieren Zaehler++; // Laufzähler (8 Felder) Muster_anzeigen (); // Anzeige aktualisieren if (Zaehler < 8) { // solange, bis alle Felder fertig goto ANZEIGEN; } for (int i=1; i<5000; i++) { // Zeit für die Antwort delay (1); if (digitalRead(Taster) == LOW) { if (Aufgabe_Aktuell) { Aufgaben_geloest++; // Punkt bei richtiger Antwort } goto WEITER_MACHEN; } } WEITER_MACHEN: Aufgabe_Aktuell = false; if (Aufgaben_gestellt == 8) { // Bei 8 Aufgaben Spielende for (int i=0; i<8; i++) { lc.clearDisplay (i); // Alle Segmente löschen } for (int i=0; i<Aufgaben_geloest; i++) { // Anzahl Antworten anzeigen Segment = i; Muster = 13; Muster_anzeigen (); } Spielstart = false; // Variablen zurücksetzen Aufgaben_geloest = 0; Aufgaben_gestellt = 0; } } // ************************************************************************************** void Muster_anzeigen () { switch (Muster) { case 1: { Muster_01 (); break; } case 2: { Muster_02 (); break; } case 3: { Muster_03 (); break; } case 4: { Muster_04 (); break; } case 5: { Muster_05 (); break; } case 6: { Muster_06 (); break; } case 7: { Muster_07 (); break; } case 8: { Muster_08 (); break; } case 9: { Muster_09 (); break; } case 10: { Muster_10 (); break; } case 11: { Muster_11 (); break; } case 12: { Muster_12 (); break; } case 13: { Muster_13 (); break; } } } // ************************************************************************************** void Muster_01 () { Rechteck (3,3); // x } // ************************************************************************************** void Muster_02 () { Rechteck (3,1); // x x Rechteck (3,5); } // ************************************************************************************** void Muster_03 () { // x Rechteck (1,3); // Rechteck (5,3); // x } // ************************************************************************************** void Muster_04 () { Rechteck (1,3); // x Rechteck (3,3); // x Rechteck (5,3); // x } // ************************************************************************************** void Muster_05 () { Rechteck (3,1); Rechteck (3,3); // x x x Rechteck (3,5); } // ************************************************************************************** void Muster_06 () { Rechteck (1,5); // x Rechteck (3,3); // x Rechteck (5,1); // x } // ************************************************************************************** void Muster_07 () { Rechteck (1,1); // x Rechteck (3,3); // x Rechteck (5,5); // x } // ************************************************************************************** void Muster_08 () { Rechteck (1,1); // x x Rechteck (1,5); // Rechteck (5,1); // x x Rechteck (5,5); } // ************************************************************************************** void Muster_09 () { Rechteck (1,1); Rechteck (1,5); // x x Rechteck (5,1); // x Rechteck (5,5); // x x Rechteck (3,3); } // ************************************************************************************** void Muster_10 () { Rechteck (1,3); Rechteck (3,1); // x Rechteck (3,3); // x x x Rechteck (3,5); // x Rechteck (5,3); } // ************************************************************************************** void Muster_11 () { Rechteck (1,1); Rechteck (1,3); // x Rechteck (1,5); // x Rechteck (3,3); // x x x Rechteck (5,3); } // ************************************************************************************** void Muster_12 () { Rechteck (1,3); Rechteck (3,3); // x x x Rechteck (5,3); // x Rechteck (5,5); // x Rechteck (5,1); } // ************************************************************************************** void Muster_13 () { Rechteck (3,3); // x x lc.setLed(Segment,2,2,true); // x x lc.setLed(Segment,2,5,true); // x x lc.setLed(Segment,5,2,true); // x x lc.setLed(Segment,5,5,true); } // ************************************************************************************** void Rechteck (byte Reihe, byte Spalte) { // Grundelement aller Figuren ist // ein Rechteck bestehend aus 4 Pixel lc.setLed(Segment,Reihe,Spalte,true); lc.setLed(Segment,Reihe+1,Spalte,true); lc.setLed(Segment,Reihe,Spalte+1,true); lc.setLed(Segment,Reihe+1,Spalte+1,true); } // **************************************************************************************

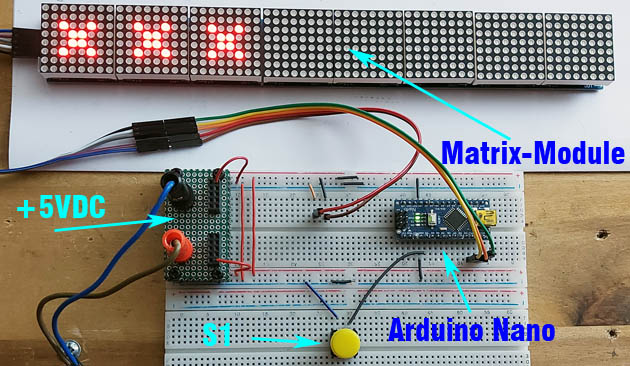

Testschaltung KurzvideoKurzvideo Weitere Themen:
|
