Verkaufsautomat

In einem Verkaufsautomat werden 16 Produkte zur Auswahl angeboten. Die Bedienung des Automaten ist einfach. Über ein Tastenfeld gibt man die Nummer des gewünschten Artikels (1-16) ein. Gleich, nachdem der gewünschte Geldbetrag bezahlt wurde, wird das entsprechende Artikelfach geöffnet und der Artikel kann herausgenommen werden.

Lösung:

Die Artikelnummer wird von der Eingabetastatur dualkodiert auf SPS-Eingänge (Byte 0) übergeben. Nr. 1 = Bit 0, Nr. 2 = Bit 1, Nr.3 = Bit 0+1 usw. Im Beispiel werden lediglich die ersten vier Bits verwendet. Die Freigabemagneten sind aufsteigend an die Ausgänge der SPS angeschlossen (Byte 0 + 1). Magnet Fach 1 = A0.0, Magnet Fach 2 = A0.1, Magnet Fach 3 = A0.2 usw.

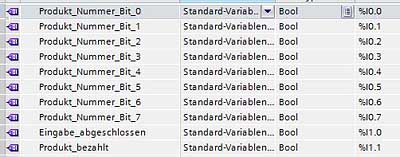

Belegung der Eingänge

Belegung der Ausgänge

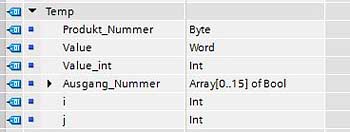

Variablen

Sobald die Tastatur mit dem Signal "Eingabe_abgeschlossen" die Eingabe einer Produktnummer meldet, wird der Variable "Produkt_Nummer" der aktuelle Wert des Bytes 0 zugeordnet. Nachdem der Artikel bezahlt wurde, was der Bezahlautomat mit dem Signal "Produkt_bezahlt" bestätigt, wird das entsprechende Fach geöffnet. Das Lesen und Beschreiben der Ein- und Ausgänge wird hier mit den Befehlen PEEK bzw. POKE realisiert.

Programm:

IF "Eingabe_abgeschlossen" THEN
#Produkt_Nummer := PEEK(area := 16#81, dbNumber := 0, byteOffset := 0);
END_IF;

IF "Produkt_bezahlt" THEN
IF #Produkt_Nummer > 0 THEN
#j := BYTE_TO_INT(#Produkt_Nummer) - 1;
#Value_int := 1;
#i := 0;
WHILE #j >= 1 AND #i < #j DO
#Value_int := #Value_int * 2;
#i += 1;
END_WHILE;
#Value := INT_TO_WORD(#Value_int);
#Value := SWAP(#Value);
POKE(area := 16#82,
dbNumber := 0,
byteOffset := 0,
value := #Value);
END_IF;
END_IF;
