Temperaturalarm

Aufgabe:

In einem Heizofen werden Produktionsstücke erhitzt. Die gewünschte Soll-Temperatur kann über ein Eingabegerät eingestellt werden. Bei dem Verfahren ist unbedingt darauf zu achten, dass beim Überschreiten der Soll-Temperatur, der Vorgang der Erhitzung spätestens nach 300 Sek. abgebrochen werden muss, sonst werden die Teile beschädigt.

Lösung:

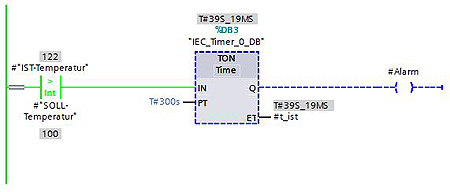

Die Aufgabe wird mit einem "Größer"-Vergleicher gelöst. Sobald die IST-Temperatur die SOLL-Temperatur übersteigt wechselt der Vergleicher seinen Signalzustand von "0" auf "1" und aktiviert somit eine Einschaltverzögerung. Schafft der Temperaturregler des Heizofens die Temperatur in der vorgegebenen Zeit nicht herunterzuregeln, wird ein Alarm-Merker aktiviert:

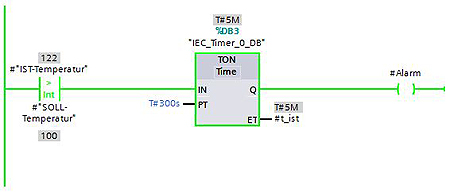

Mit dem aktiven Alarm-Merker kann dann ein Alarm ausgelöst und das Verfahren abgebrochen werden.

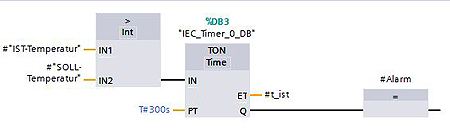

Lösung in FUP:

SCL:

"IEC_Timer_0_DB_1".TON(IN:=#"IST-Temperatur" > #"SOLL-Temperatur",
         PT:=t#300s,
         Q=>#Alarm,
         ET=>#t_ist);
