Zeichenketten

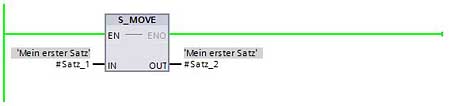

S_MOVE
Die Funktion S_MOVE kopiert die Zeichenkette am Eingang IN ("Satz_1") in die
Variable am Ausgang OUT ("Satz_2").

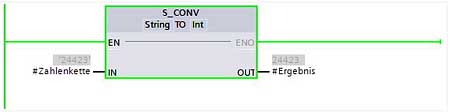

S_CONV
Mit der Funktion S_CONV wandelt man eine Zahlenkette in eine Zahl oder eine Zahl in
eine Zahlenkette um.

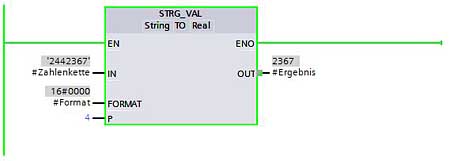

STRG_VAL
Die Funktion STRG_VAL wandelt eine Zahlenkette in die entsprechende Zahl um. Die
Umwandlung beginnt an der am Eingang P (4) eingegebenen Stelle. Das Ergebnis wird an dem Ausgang
OUT ("Ergebnis") ausgegeben. Mit FORMAT (Datentyp Word) kann man Darstellungs- und Dezimalpunktformat
(Bit 1 bzw. 0) einstellen.

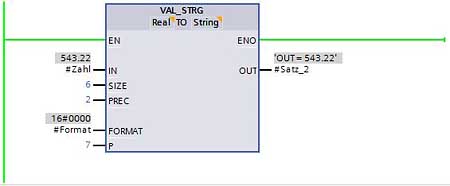

VAL_STRG
Die Funktion VAL_STRG wandelt eine Zahl in die entsprechende Zeichenkette um. Mit dem
Wert am Eingang SIZE (6) wird die Anzahl der Zeichen, die in OUT ("Satz_2") geschrieben werden
sollen, bestimmt. Der Wert am Eingang PREC (2) bezieht sich auf die Nachkommastellen. Das
Ersetzen der Zeichen in der Zeichenkette OUT beginnt an der Stelle, die am Eingang P (7)
eingetragen wird. Das Ergebnis wird an dem Ausgang OUT ausgegeben. Mit FORMAT (Datentyp Word) kann
man Vorzeichen-, Darstellungs- und Dezimalpunktformat (Bit 2, 1 bzw. 0) einstellen.

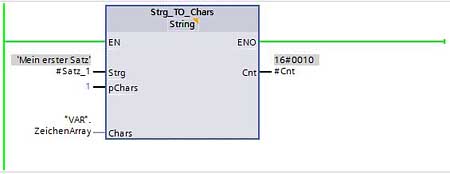

Strg_TO_Chars
Mit der Funktion Strg_TO_Chars wird die am Eingang Strg ("Satz_1") angegebene
Zeichenkette in ein Array aus Zeichen kopiert. Ziel-Array wird am IN/OUT-Anschluss Chars
("Var.ZeichenArray") angegeben. Die Funktion überschreibt die Zeichen ab der Stelle, die am
Eingang pChars (1) eingegeben wurde. Die Anzahl der Kopierten Zeichen wird am Ausgang Cnt ("Cnt")
ausgegeben.
Var.ZeichenArray (Array [0..24 of Char] vor der Umwandlung:
[x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x][x]
Nach der Umwandlung:
[x][M][e][i][n][ ][e][r][s][t][e][r][ ][S][a][t][z][x][x][x][x][x][x][x][x]

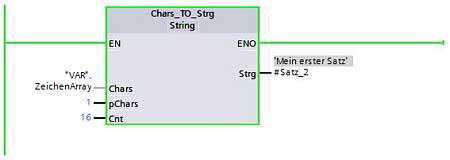

Chars_TO_Strg
Mit der Funktion Chars_TO_Strg werden Elemente eines Arrays aus Zeichen in eine
Zeichenkette kopiert. Das Array aus Zeichen wird am Eingang Chars ("VAR.ZeichenArray") deklariert. Die
Anzahl der zu kopierenden Zeichen wird am Eingang Cnt (16) eingegeben. Startzeichen wird am
Eingang pChars (1) deklariert. Die zuvor deklarierte Zeichenkette wird am Ausgang Strg ("Satz_2")
eingegeben.
Var.ZeichenArray = [x][M][e][i][n][ ][e][r][s][t][e][r][ ][S][a][t][z][x][x][x][x][x][x][x][x]
Satz_2 vor der Umwandlung: ' '
Satz_2 nach der Umwandlung: 'Mein erster Satz'

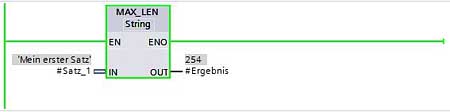

MAX_LEN
Die Funktion MAX_LEN ermittelt die maximale Länge der am Eingang IN ("Satz_1")
angegebenen Zeichenkette. Das Ergebnis wird am Ausgang OUT ("Ergebnis") ausgegeben.
LEN
Die Funktion LEN ermittelt die aktuelle Länge einer Zeichenkette, die am Eingang IN
("Satz_1") eingegeben wurde. Das Ergebnis wird am Ausgang OUT ("Ergebnis") ausgegeben.

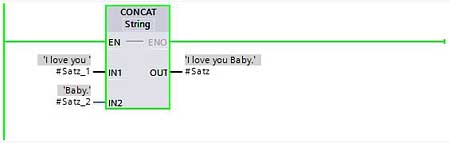

CONCAT
Mit der Funktion CONCAT werden zwei Zeichenketten zusammengeführt.

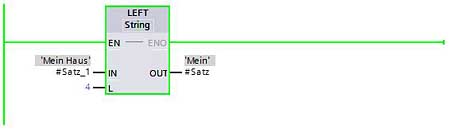

LEFT
Die Funktion LEFT bildet aus der Zeichenkette, die am Eingang IN ("Satz_1")
eingegeben wird, eine Teilzeichenkette und gibt sie am Ausgang OUT ("Satz") aus. Die
Teilzeichenkette besteht aus den ersten L (4) Zeichen der ursprünglichen Zeichenkette.

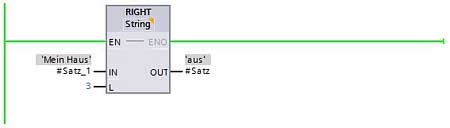

RIGHT
Die Funktion RIGHT bildet aus der Zeichenkette, die am Eingang IN ("Satz_1")
eingegeben wird, eine Teilzeichenkette und gibt sie am Ausgang OUT ("Satz") aus. Die
Teilzeichenkette besteht aus den letzten L (3) Zeichen der ursprünglichen Zeichenkette.

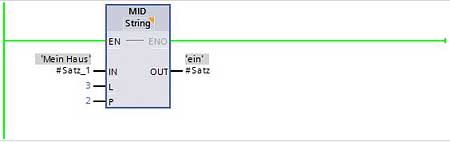

MID
Die Funktion MID bildet aus der Zeichenkette, die am Eingang IN ("Satz_1") eingegeben
wird, eine Teilzechenkette und gibt sie am Ausgang OUT ("Satz") aus. Die Teilzeichenkette
besteht aus L (3) Zeichen der ursprünglichen Zeichenkette und beginnt an der Zeichenposition,
die am Eingang P (2) eingegeben wird.

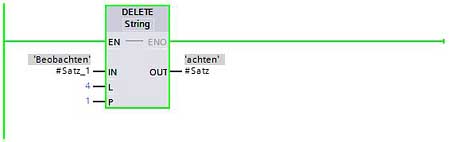

DELETE
Die Funktion DELETE (Löschen) löscht aus der Zeichenkette, die am Eingang IN ("Satz_1")
eingegeben wird, L (4) Zeichen ab der Zeichenposition P (1). Das Ergebnis wird am Ausgang OUT
("Satz") ausgegeben.

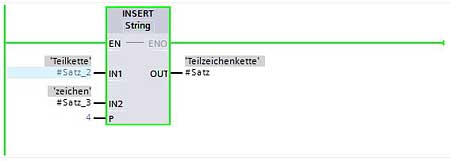

INSERT
Die Funktion INSERT (Einfügen) fügt in die Zeichenkette, die am Eingang IN1 ("Satz_2")
eingegeben wird, die Zeichenkette, die am Eingang IN2 ("Satz_3") eingegeben wird, ein. Das Einfügen
beginnt nach der Zeichenposition P(4). Das Ergebnis wird am Ausgang OUT ("Satz")
ausgegeben.

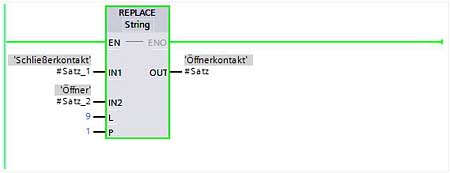

REPLACE
Die Funktion REPLACE ersetzt in der Zeichenkette, die am Eingang IN1 ("Satz_1")
eingegeben wird, L (9) Zeichen mit der Zeichenkette, die am Eingang IN2 ("Satz_2") eingegeben
wird. Das Ersetzen beginnt an der Zeichenposition P(1). Das Ergebnis wird am Ausgang OUT ("Satz")
ausgegeben.

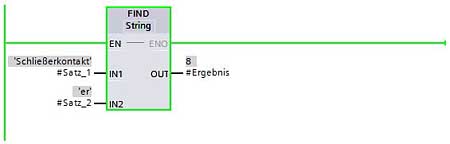

FIND
Die Funktion FIND (Finden) liefert die Position der Zeichenkette, die am Eingang IN2
("Satz_2") eingegeben wird, in der Zeichenkette, die am Eingang IN1 ("Satz_1") eingegeben wird.
Das Ergebnis wird am Ausgang OUT ("Ergebnis") ausgegeben.
